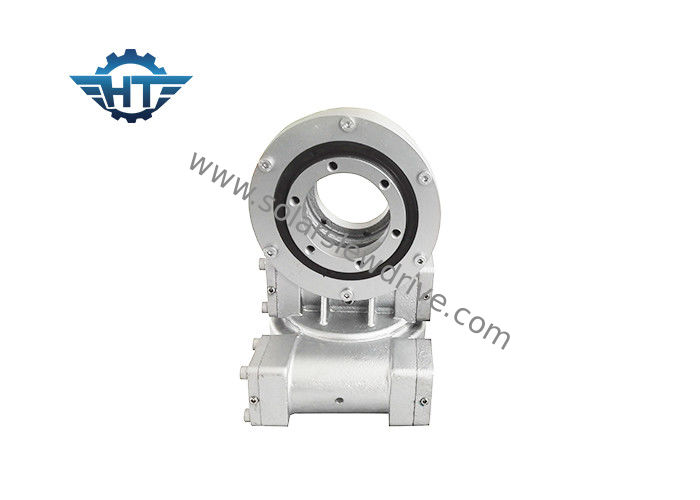

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
Het houden van Torsie: | 13200 NM | Het overhellen torsie: | 7500 NM |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | klein zwenk aandrijving,de motor van de wormaandrijving |
De zwenkaandrijving is een nieuw type zwenkproduct, meestal zwenkring genoemd, dat meestal bestaat uit een worm, zwenkring, behuizing, motor en andere componenten. Omdat de kerncomponenten zwenklagers zijn, kunnen ze tegelijkertijd axiale krachten, radiale krachten en kantelmomenten weerstaan. In vergelijking met traditionele roterende producten, heeft de nieuwe roterende aandrijving kenmerken van eenvoudige installatie, eenvoudig onderhoud en hogere IP-klasse.
Zwenkaandrijving wordt veel gebruikt in PV-, CPV-, STP-volgsystemen voor zonne-energie en bouwtoepassingen, waaronder vrachtwagenkranen, manliften, draaitafels, havenmachines, modulaire voertuigen, kleine windenergiesystemen en satellietcommunicatie.
Kenmerken
1. Hoog tegenhoudkoppel om de veiligheid van het zonnevolgsysteem te verbeteren
2 . Omhullende wormaandrijving naar binnen
3 . Contact met meerdere tanden voor hoge belasting
4 . Zelfsluitende functie
Technische data
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Opmerking: de bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast, voor meer gedetailleerde afmetingen en parameters, raadpleeg onze verkooptekeningen.
applicatons
Aangepaste services
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
