Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE3“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo, QT | Toestelverhouding: | 31:1 |
---|---|---|---|
Nominaal vermogentorsie: | 600 NM | Het houden van Torsie: | 1500 NM |
Het overhellen Torsie: | 5800 NM | Standaardkleur: | RAL 9006 |
weerslag: | minder dan 0,1 graden | Roterend type: | Dubbele As |
Hoog licht: | klein zwenk aandrijving,de motor van de wormaandrijving |
Omschrijving
Zwenkmotoren worden gebruikt voor de gelijktijdige overdracht van axiale en radiale krachten evenals de overdracht van kantelmomenten. Zwenkmotoren bestaan uit een kogelomloopring, hydraulische of elektrische aandrijvingen en een volledig gesloten behuizing. Serie SE zwenkmotoren zijn ontworpen met wormwielaandrijving.
Kenmerken
1. Hoog back-supporting koppel om de veiligheid van het solar-volgsysteem te verbeteren
2. Envelop wormaandrijving binnen
3. Multi-tandcontact om hoge lading te verzekeren
4. Zelfsluitende functie

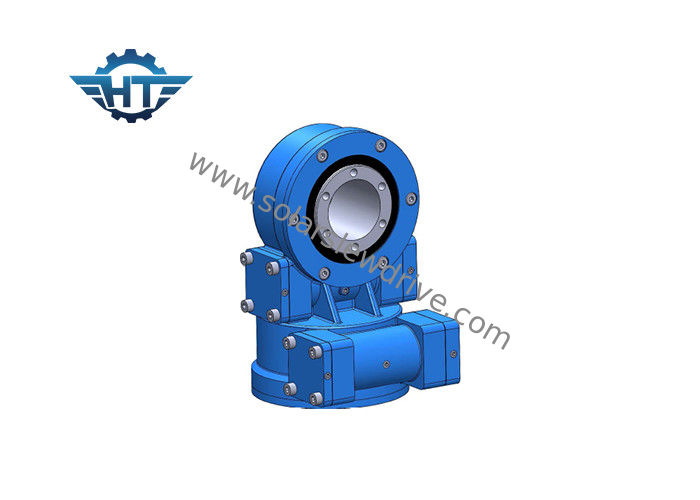

Zwenkaandrijvingen met twee assen worden gebruikt in tweevoudige zonne-trackers, heliostaten, geconcentreerde fotovoltaïsche energie (CPV) en satellietantenne.
Technische data
SDE modelprestatieparameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
Opmerking: de bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast, voor meer gedetailleerde afmetingen en parameters, raadpleeg onze verkooptekeningen.
Aangepaste services
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden aangepast, zoals hydraulische motoren, stappenmotoren, elektrische motoren, enz.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
applicatons
zwenkende aandrijving voor tweevoudig assenvolgend volgsysteem
zwenkende aandrijving voor satellietvolgsysteem
zwenkende aandrijving voor concentraat PV volgsysteem
