Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE5“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE 5 |
---|---|---|---|
Toestelverhouding: | 37:1 | Nominaal vermogentorsie: | 800 NM |
Het houden van Torsie: | 9200 NM | Het overhellen torsie: | 6000 NM |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Weerslag: | ≤ 0.1 | Functie: | dubbele as |
Hoog licht: | klein zwenk aandrijving,de motor van de wormaandrijving |

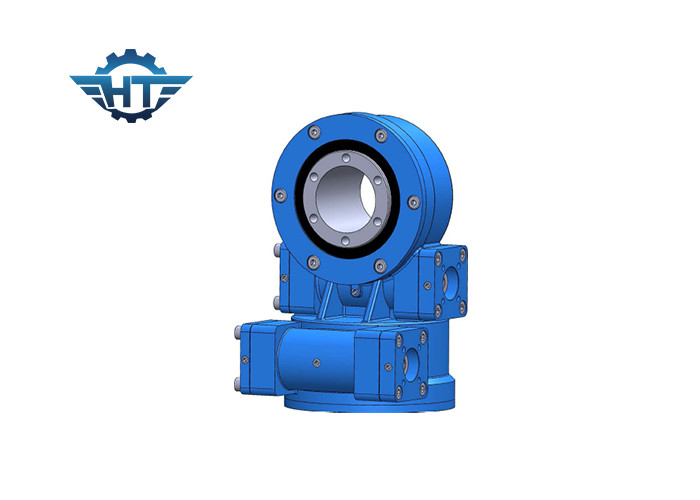

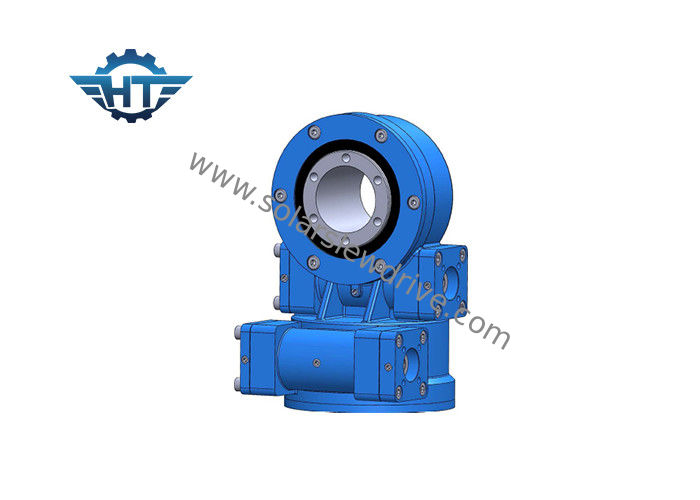

SDE5 de lage Dubbele As van de Omwentelingssnelheid zwenkt Aandrijving met de Certificatie van ISO9001/Ce-voor Zonnedrijvers
Beschrijving
De prestaties van het zwenken van aandrijving gaan van 6kNm tot 220kNm van holdingstorsie, 200Nm aan 63kNm van outputtorsie, 500Nm aan 271kNm van het ten val brengen van de capaciteit van de ogenbliklading, en de verhoudingen van de versnellingsbakvermindering van 30:1 tot 156,600:1. De steun kan, of over een combinatie veelvoudige assen horizontaal, verticaal worden gedaan.
Verticale installatie
Het wordt geadviseerd om de zwenkende aandrijving op te zetten die naar het trekken bovenkant in bijlage in zonnetoepassingen voor betere bescherming verwijzen.
Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
Horizontale installatie
Het wordt geadviseerd om de zwenkende aandrijvingsbovenkant - neer op de azimutas in zonnetoepassingen voor betere bescherming op te zetten en bescherming voor de verhogingsas toe te voegen.
Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
De dubbele as zwenkende aandrijving wordt opgezet van twee richtingen.
Voordeel
1. Sterk ten val brengend ogenblik dat bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Drijf grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
Technische Gegevens
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
De aangepaste Diensten
1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Applicatons
Geconcentreerd zonne volgend systeem, door een dubbele as zwenkende aandrijving op een zonnestelsel toe te passen die de hoge vraag van hoge prestaties van de zwenkende aandrijving vergt.
