Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE7 |
---|---|---|---|
Type: | worm en wormwheel | Garantie: | 3 jaar |
OEM: | Beschikbaar | Technische ondersteuning: | Het gehele leven |
Toepassing: | Zonne volgend systeem | Verhouding: | 57 |
Hoog licht: | Zwenkende Ringsaandrijving,klein zwenk aandrijving |

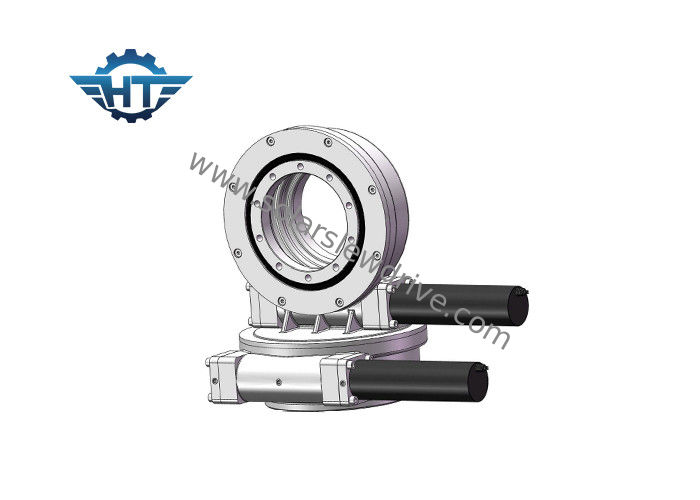

De betrouwbare Dubbele As van SDE3/van SDE5 zwenkt Aandrijving met Stepper Motor en Bestuurders voor CSP-Post
Specificaties
Onze basis de modelgrootte prestaties levert strekt zich van 1.500 NM uit aan 11.200 NM holdingstorsie, 100Nm aan 20.000 NM outputtorsie, 5000 NM aan 89.000 NM het overhellen torsie, en de verhoudingen van de versnellingsbakvermindering van 30:1 tot 150:1. Door een planetarische versnellingsbak vast te maken, zou de toestelverhouding nog hoger kunnen zijn. De aandrijving kan, of op een combinatie veelvoudige assen horizontaal, verticaal worden opgezet.
Betrouwbaarheid
Onze SDE-dubbel-as zwenkende aandrijving wordt verzekerd voor een van het 30-jaar tijd gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
Prestaties
Ons zwenk de wormtechnologie van de aandrijvingsgebruik gepatenteerde zandloper om maximumcontrole en bewegingssteun te geven. Onze wormtoestellen nemen 5 tot 11 tanden op de hoogtelijn van in dienst het ringstoestel van de zandloperschroef, die hogere tandovereenkomst dan standaardwormen is, die de versnellingsbak grotere stabiliteit en sterkte geven. Leer meer over zandlopertechnologie.
Toepassingen
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbel-as zwenkende aandrijving is dubbel-as zonnedrijvers, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen zoals automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
Door zandloperworm adoping, heeft de aandrijving de volgende eigenschappen:
1) Hogere outputtorsie en holdingslading
2) Hoogste het volgen precisie
3) Het sterke corrosie efficiënte weerstand en verzegelen
Zwenkende die aandrijving in satellietantenne wordt toegepast:
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
Onze dubbele as zwenkende aandrijving is hieronder vermeld, voor meer gedetailleerde afmetingen en de parameters, gelieve te verwijzen naar onze verkooptekeningen.
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
