Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | Type: | worm en wormwheel |
---|---|---|---|
Het levenstijd: | 30 jaar | Toepassing: | dubbele as zonnedrijver |
Toestelverhouding: | 57 | Ingesloten huisvesting: | Ja |
weerslag: | minder dan 0,1 graden | Effeciency: | 40% |
Hoog licht: | de zwenkende kleine ringsaandrijving,zwenkt aandrijving |
Omschrijving

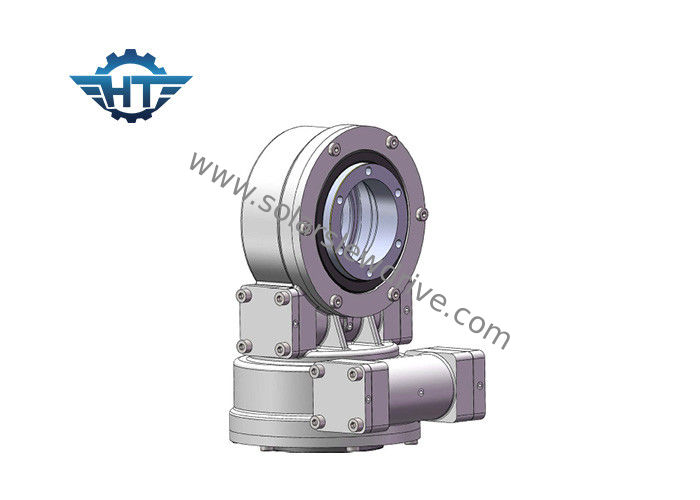

SDE7 Zwenkende aandrijving voor Dual-axis Solar Tracker
Merknaam: HT
Modelnummer: SDE3A
conditie: nieuw
After-sales service: ingenieurs beschikbaar voor overzeese servicewerkzaamheden
Uitgangskoppel: 2000 Nm
Koppeldmoment: 13500 N, m
Houdmoment: 13200 Nm
Axiale beoordeling: 34 KN
Radiale beoordeling: 58 KN
Overbrengingsverhouding: 57: 1
Tracking Precisie: ≤ 0,1 °
Motor: 12V, 24V, DC motor, 380V, 220V AC motor
Netto gewicht: 56 Kg
Levertijd: binnen 15 werkdagen na bevestigde orde en ontvangen betaling.
voordelen
Het combineren van azimuth en elevatie en ingesloten ontwerpen kan de volgnauwkeurigheid en de efficiëntie van stroomopwekking verbeteren.
FRB met gecombineerd ontwerpen heeft een betere stijfheid, een grotere schokbestendigheid, bestand tegen de barre omgeving van de woestijn en andere.
Toepassing:
1) Zwenkaandrijving uit de SDE-serie, op grote schaal gebruikt voor relatieve rotatiedelen van de solartracker.
2) Tracker met dubbele as van zon-PV en zonne-energie
Kenmerken en voordelen
Prestatie
Zwevende schijven gebruiken gepatenteerde zandloper wormtechnologie om maximale controle en bewegingsondersteuning te geven. Onze wormwieloverbrenging grijpt 5 tot 11 tanden aan op de spoedlijn van het tandwiel van de zandloperschroef, wat een hogere tandaangrijping is dan standaardwormen, waardoor de versnellingsbak meer stabiliteit en sterkte krijgt. Meer informatie over zandlopertechnologie.
toepassingen
De meest voorkomende zwenkende aandrijvingsapplicatie voor de zwenkaandrijvingen met twee assen zijn dubbele assenvolgers, zoals heliostaten en geconcentreerde fotovoltaïsche energie (CPV), en satelliet- of radarschotels. Andere toepassingen zijn autoliften, robotarmverstellers en podiumapparatuur.
SDE Dual-Axis klepstandstellingsspecificaties
Betrouwbaarheid
SDE dual-axis zwenkende schijven zijn verzekerd voor een levensduur van 30 jaar met nauwkeurige 3D-positionering. SDE-schijven creëren een efficiënte en betrouwbare oplossing in een enkele schijf. We kwalificeren al onze componenten en grondstoffen met behulp van normen die zijn vastgelegd in ISO 9001, CE-certificeringen om de levensduur van het veld te maximaliseren.
gerelateerde producten
SDE modelprestatieparameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 705 kg |
