Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE7 |
---|---|---|---|
Type: | worm en wormwheel | Garantie: | 3 jaar |
Technische ondersteuning: | Het gehele leven | Toepassing: | Zonne volgend systeem |
Verhouding: | 57 | Het levenstijd: | 30 jaar |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |

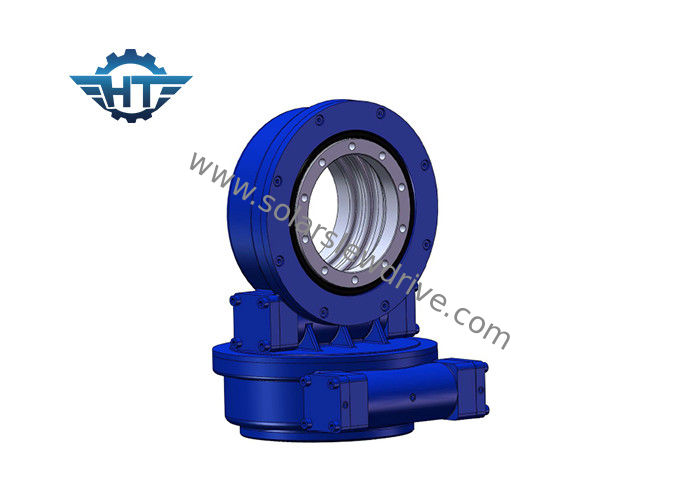

De openluchtgebruiksip66 Dubbele As zwenkt Aandrijving voor Thermische Elektrische centrale en PV Volgend Systeem
Beschrijving
De zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as, of in veelvoudige assen samen zijn. De zwenkende aandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een versnellingsbak Únished.
De zwenkende aandrijving wordt wijd toegepast in modulaire aanhangwagens, kranen, het materiaal van de houtgreep, lucht werkend platform, de solartracking systemen van de systemenwindenergie, enz.
de zwenkende aandrijving is geschikt voor hoog-breedtegebieden en eÜciency van machtsgeneratie zal over 35% worden verhoogd, die signiÚcantly effciency van het systeem van de zonnemachtsgeneratie verbeteren.
Voor horizontaal enig-as zonne volgend systeem, zal de belangrijkste schacht van zonnepaneel de hoek aanpassen om de declinatiehoek precies te volgen. Dit soort het zwenken van aandrijving wordt slechts toegepast voor laag breedtengebied.
Door het zwenkende dragen als zijn kerncomponent goed te keuren, kan het zwenken van aandrijving askracht, radiaal kracht en het overhellen ogenblik gelijktijdig dragen. De zwenkende aandrijving wordt wijd toegepast in zonne volgende systemen.
Het zonne volgende systeem is verdeeld in horizontaal enig-as zonne volgend systeem, overgehelde enig-asdrijver en dubbel as zonne volgend systeem.
De zwenkende aandrijving die in zonne volgende systemen wordt gebruikt is hoofdzakelijk enige as (SE-reeks), dubbele as (SDE-reeks) en verticaal type (VE reeks). En de gemeenschappelijkste gebruikte modellen zijn SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Specificaties
Onze basis de modelgrootte prestaties levert strekt zich van 1.500 NM uit aan 11.200 NM holdingstorsie, 100Nm aan 20.000 NM outputtorsie, 5000 NM aan 89.000 NM het overhellen torsie, en de verhoudingen van de versnellingsbakvermindering van 30:1 tot 150:1. Door een planetarische versnellingsbak vast te maken, zou de toestelverhouding nog hoger kunnen zijn. De aandrijving kan, of op een combinatie veelvoudige assen horizontaal, verticaal worden opgezet.
Betrouwbaarheid
Onze SDE-dubbel-as zwenkende aandrijving wordt verzekerd voor een van het 30-jaar tijd gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
Prestaties
Ons zwenk de wormtechnologie van de aandrijvingsgebruik gepatenteerde zandloper om maximumcontrole en bewegingssteun te geven. Onze wormtoestellen nemen 5 tot 11 tanden op de hoogtelijn van in dienst het ringstoestel van de zandloperschroef, die hogere tandovereenkomst dan standaardwormen is, die de versnellingsbak grotere stabiliteit en sterkte geven. Leer meer over zandlopertechnologie.
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
Parameters van de Zwenkende Aandrijving van SDE
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
