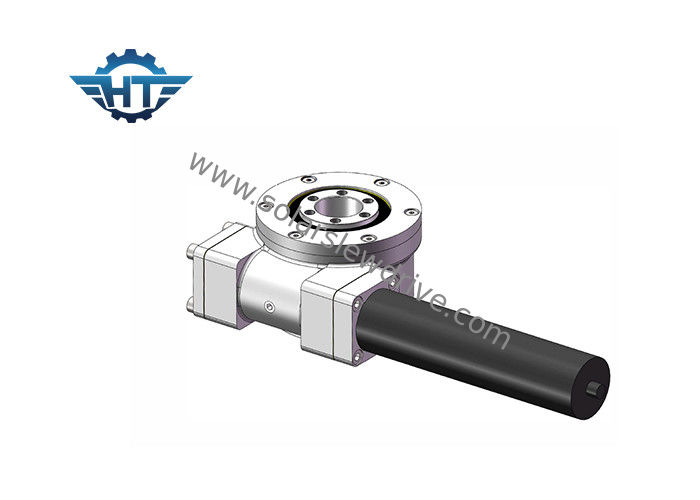

1 de duim aan 25 van het Wormduim Toestel zwenkt Aandrijving met Torsie Met lage snelheid en Hoge voor Zonnedrijvers

1 de duim aan 25 van het Wormduim Toestel zwenkt Aandrijving met Torsie Met lage snelheid en Hoge voor Zonnedrijvers

  • 1 de duim aan 25 van het Wormduim Toestel zwenkt Aandrijving met Torsie Met lage snelheid en Hoge voor Zonnedrijvers
1 de duim aan 25 van het Wormduim Toestel zwenkt Aandrijving met Torsie Met lage snelheid en Hoge voor Zonnedrijvers
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SE1 " ~25“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
model: 1~25 Toestelverhouding: 31:1~150:1
Toepassing: zonnedrijvers Plaats van herkomst: Changzhou, China
Stuurprogramma: Elektrische Motor certificaat: ISO 9001, CE
Installatie: Verticaal onderhoud: gratis
kleur: Zoals gevraagd Weerslag: minder dan 0,1 graden
Hoog licht:

de versnellingsbak van de wormaandrijving

,

de zwenkende ring van het wormtoestel

Productomschrijving

Onze zwenkaandrijvingen zijn er in verschillende modelgroottes van 1 tot 25 inch, de prestaties variëren van 0,3 tot 21 kNm. We hebben ook zwenkende schijven met verschillende speling. De aandrijvingen zijn zeer geschikt voor toepassingen waarbij zowel de last als het draaimoment uit dezelfde versnellingsbak moeten worden gebruikt. Ze kunnen ook worden gemaakt met dubbele rotatie-assen (draaiende assen tegelijkertijd) of met dubbele aandrijvingen op dezelfde as (twee wormdraden die hetzelfde tandwiel in één as aandrijven) en kunnen verticaal, horizontaal of verticaal worden gemonteerd. beide.


Verticale serie

Model Verhouding Nominaal uitgangskoppel Kantelmoment Axiale belasting Radiale belasting Houdkoppel rendement precisie Zelfborgend Gewicht
nm nm kN kN nm mate Ja kg
3" 31: 1 300 1500 3.6 15 7000 40% ≤0.1 Ja 13kg
5" 37: 1 637.5 5000 16 27 9200 40% ≤0.1 Ja 18kg
7" 57: 1 1750 7000 34 58 13200 40% ≤0.1 Ja 28kg
8" 51: 1 2250 11200 50 80 20400 40% ≤0.1 Ja 35kg
9" 61: 1 4300 16000 60 130 27200 40% ≤0.1 Ja 51kg
12" 78: 1 5600 25000 77 190 40560 40% ≤0.1 Ja 61kg
14" 85: 1 6750 48000 110 230 44200 40% ≤0.1 Ja 78 kg
17" 102: 1 9460 67000 142 390 53040 40% ≤0.1 Ja 105 kg
21" 125: 1 16000 89000 337 640 65000 40% ≤0.1 Ja 185 kg
25" 150: 1 21450 112000 476 950 89000 40% ≤0.1 Ja 244 kg

Horizontale reeks

Model Verhouding Nominaal uitgangskoppel Kantelmoment Houdkoppel Axiale belasting Radiale belasting rendement precisie Zelfborgend Gewicht
nm nm nm kN kN mate Ja kg
1" 31: 1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3" 31: 1 300 1500 7000 30 15 40% ≤0.1 Ja 9
5" 37: 1 637.5 6000 9200 68 27 40% ≤0.1 Ja 14
7" 57: 1 1750 10500 13200 132 58 40% ≤0.1 Ja 23
9" 61: 1 4300 49900 30800 340 130 40% ≤0.1 Ja 44
12" 78: 1 5600 54400 40560 480 190 40% ≤0.1 Ja 51
14" 85: 1 6750 135000 44200 680 230 40% ≤0.1 Ja 62
17" 102: 1 9460 203000 53040 980 390 40% ≤0.1 Ja 85
21" 125: 1 16000 271000 65000 1600 640 40% ≤0.1 Ja 141
25" 150: 1 21450 346000 89000 2400 950 40% ≤0.1 Ja 182

Serie met twee assen

Model Verhouding Nominaal uitgangskoppel Kantelmoment Axiale belasting Radiale belasting Houdkoppel rendement precisie Zelfborgend Gewicht
nm nm kN kN nm mate Ja kg
3" 31: 1 300 1500 3.6 15 7000 40% ≤0.1 Ja 21kg
5" 37: 1 637.5 5000 16 27 9200 40% ≤0.1 Ja 32kg
7" 57: 1 1750 7000 34 58 13200 40% ≤0.1 Ja 54kg
9" 61: 1 4300 16000 60 130 27200 40% ≤0.1 Ja 88kg
12" 78: 1 5600 25000 77 190 40560 40% ≤0.1 Ja 157 kg
14" 85: 1 6750 48000 110 230 44200 40% ≤0.1 Ja 214kg
17" 102: 1 9460 67000 142 390 53040 40% ≤0.1 Ja 315kg
21" 125: 1 16000 89000 337 640 65000 40% ≤0.1 Ja 481kg
25" 150: 1 21450 112000 476 950 89000 40% ≤0.1 Ja 682 kg

Dubbele Worm-serie

Model Verhouding Nominaal uitgangskoppel Kantelmoment Axiale belasting Radiale belasting Houdkoppel rendement precisie Zelfborgend Gewicht
nm nm kN kN nm mate Ja kg
14" 85: 1 12225 68000 340 130 110000 40% ≤0.1 Ja 70 kg
17" 102: 1 18525 160000 480 190 131200 40% ≤0.1 Ja 102 kg
21" 125: 1 30750 240000 980 390 162000 40% ≤0.1 Ja 153 kg
25" 150: 1 36750 360000 1200 430 178000 40% ≤0.1 Ja 202 kg
