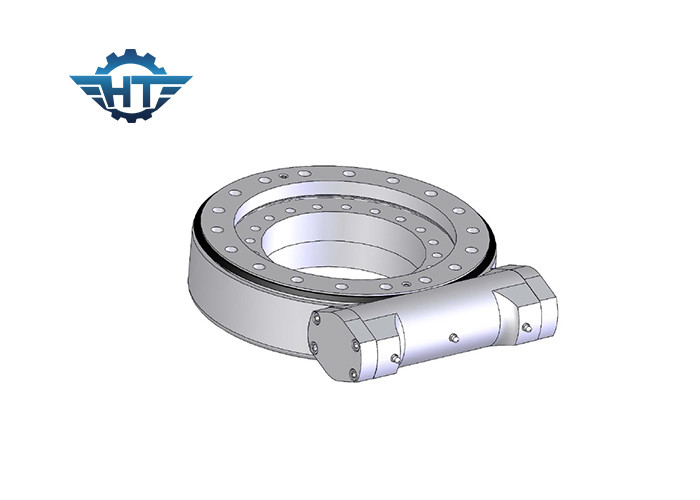

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE1~25 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | SE1~SE25 duim | Toestelverhouding: | 31:1~150:1 |
---|---|---|---|
Toepassing: | zonnedrijvers en bouwmachines | Plaats van herkomst: | Changzhou, China |
Stuurprogramma: | elektrische motor/hydraulische motor/servomotor | Installatie: | verticaal en hotizontal |
kleur: | Zoals gevraagd | Weerslag: | minder dan 0,1 graden |
Hoog licht: | de versnellingsbak van de wormaandrijving,de zwenkende ring van het wormtoestel |
Productomschrijving
Er zijn veel toepassingen waarin de zwenkende aandrijving kan worden gebruikt, voornamelijk omdat het perfect is voor toepassingen waarbij zowel het lasthoudvermogen als de rotatiekoppelsterkte vereist zijn.
Typische zwenkende aandrijftoepassingen omvatten, maar zijn niet beperkt tot: zonnevolgers, windturbines, manliften, hydraulische machines, telescopische handgrepen, graafbokken, liften, kranen, boorapparatuur, militaire uitrusting, robotsysteem.
We hebben een breed scala aan zwenkende aandrijvingen met een koppelbereik van 221 lbf.ft tot 15800 lbf.ft.
Zwenkende ringen met geïntegreerde wormschachten worden steeds populairder vanwege de eenvoud van installatie en worden gebruikt in autolaadkranen, kleine windturbines, toegangsplatforms, draaitafels, solaravigatietoestellen, satellietcommunicatiesystemen en eenvoudige material handling-apparaten. Zeer nauwkeurige en zero-backlash-eenheden worden op dezelfde manier toegepast in specifieke projecten. Daarnaast kunnen we verschillende elektrische en hydraulische motoren en versnellingsbakken aanbieden.
Verticale serie
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
Horizontale reeks
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | nm | kN | kN | mate | Ja | kg | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Serie met twee assen
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Dual Axis-serie
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Dubbele Worm-serie
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht | |
nm | nm | kN | kN | nm | mate | Ja | kg | ||||
14" | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | Ja | 70 kg | |
17" | 102: 1 | 18525 | 160000 | 480 | 190 | 131200 | 40% | ≤0.1 | Ja | 102 kg | |
21" | 125: 1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≤0.1 | Ja | 153 kg | |
25" | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | Ja | 202 kg |
