Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE5 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | 5 inch | Toestelverhouding: | 37:1 |
---|---|---|---|
Efficiëntie: | 40% | Type: | horizontale reeks |
Toepassing: | Zonne-energie | OEM Service: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Stuurprogramma: | 24 motoren van het voltagetoestel |
Hoog licht: | hydraulisch zwenk motor,zonnedrijversaandrijving |

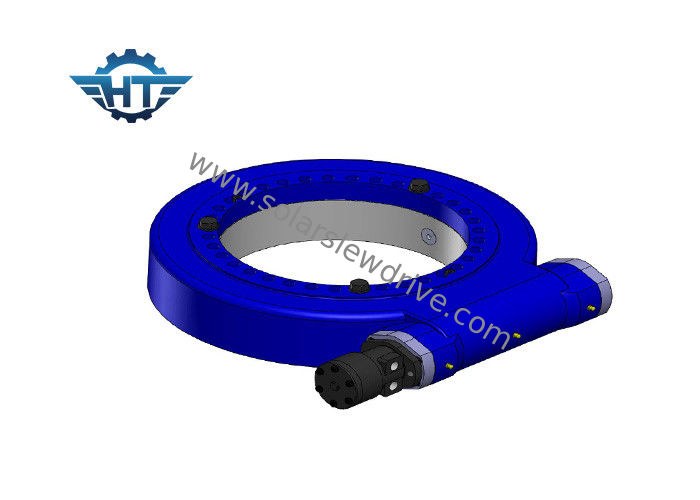

High Torque Se5 Solar Slew Drive Ce-gecertificeerd Zelfborgend voor Solar Tracking System
Beschrijving
Een zwenkwormaandrijfsysteem is een compact geconstrueerde eenheid die bestaat uit een draaikrans, huis, voet en worm. Deze unit brengt de voordelen van een draaikrans en een worm in één unit.
Het is geschikt voor toepassingen die een langzame rotatie vereisen met een continu of beweging die gecombineerde ladingen aankan. Het product heeft standaardafmetingen voor het koppelen van een elektrische of hydraulische motor en voor het koppelen van een heel systeem aan apparatuur.
Vanwege zijn compactheid, hoge stijfheid en andere genoemde voordelen, wordt een wormaandrijfsysteem gebruikt in verschillende uitrustingen zoals mobiele montageplatforms, satellietsysteem, hydraulische laadkranen op transportvoertuigen, kleine scheepskranen, uitschuifbare roterende ladders, in wielunits van grote transporteurs van mariene portalen.
Voordelen
1. Rotatie 360 graden
2. Aansluiting van een aandrijfmotor van links of rechts
3. Tijdens de installatie is het niet nodig om de overbrengingsafstand aan te passen; dit is al voor de fabriek door de producent ingesteld
4. Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6. De versnelling is zelfremmend; daarom is een rem niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
Technische gegevens van SE-zwenkaandrijvingen
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelmoment (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Efficiëntie | Precisie (°) | Zelfsluitend | Gewicht (kg) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ja | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ja | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ja | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ja | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ja | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ja | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ja | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ja | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ja | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ja | 204 |
