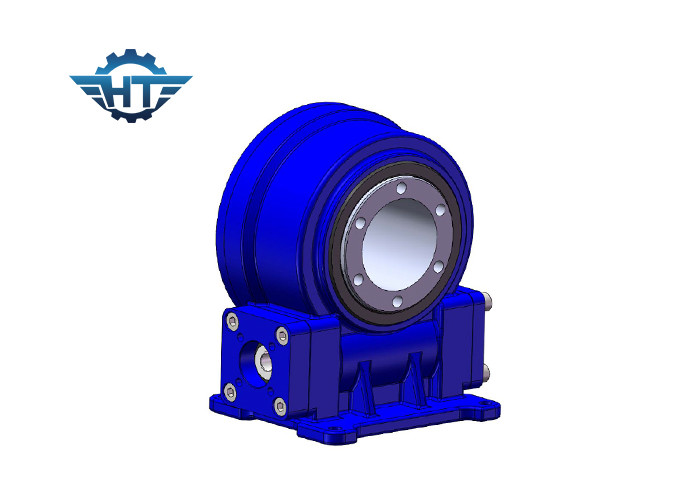

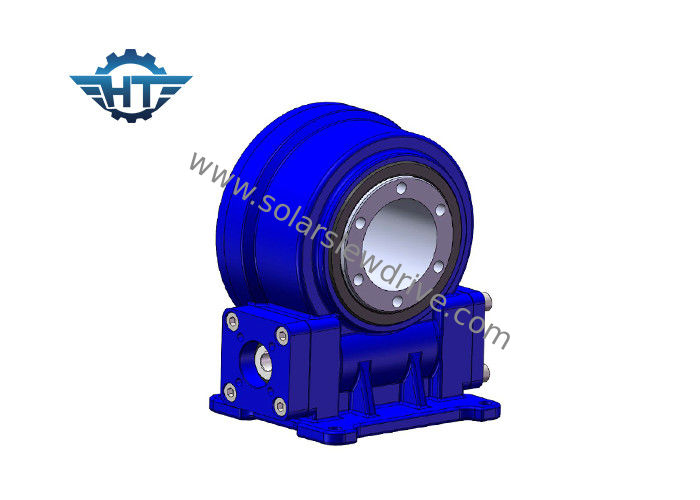

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE 9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Type: | Ingesloten | Toepassing: | bouwmachines |
---|---|---|---|
Stuurprogramma: | hydraulische motor | IP-Grade: | IP66 |
kleur: | Zoals gevraagd | Effciency: | 40% |
model: | VE 9“ | Verhouding: | 61:1 |
Hoog licht: | zonnedrijversaandrijving,zwenkend toestel |
Productomschrijving
Zwenkende aandrijving hebben vele typen, zoals gesloten type, type open behuizing, verticaal type, type met dubbele as, type met hoge precisie, type wormaandrijving enz. Zwenkmotor is gebaseerd op de zwenkende lagering met een sterk kantelmomentkoppel en statische zelfblokkerende functie. Veel contactoppervlak voor tanden is speciaal ontworpen voor het aandrijven van hoge belasting.
Model: | VE9 | Plaats van herkomst | Changzhou, China |
Merk | HANGTUO | Type | ingesloten |
Materiaal | 42CrMo, 50mn | Uitgangskoppel | 4300 Nm |
Momentopnamekoppel | 16 K Nm | Houdkoppel | 27 K Nm |
Statische axiale beoordeling | 60 KN | Statische radiale classificatie | 130 KN |
Dynamische axiale beoordeling | 30 KN | Dynamische radiale classificatie | 65 KN |
Overbrengingsverhouding | 37: 1 | rendement | 40% |
toepassingen
De meest voorkomende zwenkende aandrijvingsapplicatie voor de zwenkaandrijvingen met twee assen zijn dubbele assenvolgers, zoals heliostaten en geconcentreerde fotovoltaïsche energie (CPV), en satelliet- of radarschotels. Andere toepassingen zijn autoliften, robotarmverstellers en podiumapparatuur.
SDE Dual-Axis klepstandstellingsspecificaties
gerelateerde producten
VE Model Performance Parameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 5800 | 2100 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 18kg |
6" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 28kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 32kg |
9" | 4300 | 27200 | 16000 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 251 kg |
