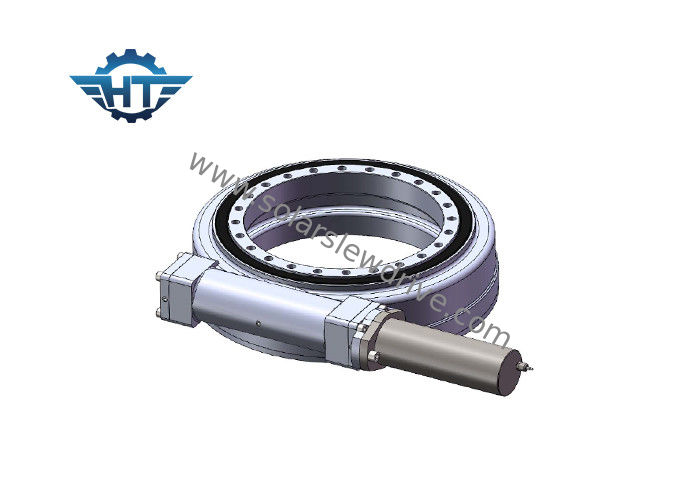

SE14 Ce-het Toestel van de Certificaatworm zwenkt Aandrijvingsversnellingsbak met Hydraulische Motor voor Vrachtwagenkranen
Prestaties
De zwenkende aandrijving kan meer aslading, radiaal lading en het overhellen ogenblik ondersteunen. De draaischijf of het kader roteert bij azimut en verhoging door aandrijving wordt gedreven te zwenken die.
Structurele Kenmerken
De zwenkende wormaandrijving bestaat etc. uit wormtoestel, wormschacht, huisvesting, lager, motor. De motoraandrijving de wormschacht, de worm en wikkelt worm en het toestel is bezet om de torsie te verhogen, stabiel en betrouwbaar.
Voordelen
snelle levering: wij zijn een grote professionele fabrikant withadvanced faciliteiten en yearsexperience meer dan 10
de beste naverkoopdienst: wij hebben protessionalteam om de uitvoerige one-stop dienst voor u te verlenen
concurrerende prijs: wij kunnen klanten de concurrerendste prijs geven om uw begroting te ontmoeten
strikt QC systeem: Wij hebben het prima beheersysteem van de productielijn andstrict kwaliteit
Prestatieslijst van SE14
| Model |
de horizontale aandrijving van de 14 duimworm |
| Verhouding |
85:1 |
| IP Rang |
IP66 |
| Nominaal vermogentorsie |
kNm 44 |
| Het overhellen Torsie |
kNm 135 |
| Aslading |
kN 680 |
| Radiale Lading |
kN 230 |
| Het houden van Torsie |
kNm 68 |
| Efficiency |
40% |
| Precisie |
≤0.1 ° |
| Zelfsluitend |
Ja |
| Gewicht |
62 kg |
| Het werk Temperatuur |
-30~+120 ℃ |
Prestatiesgrafiek voor SE-Reeks
| Model |
Verhouding |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (N.m) |
Het houden van Torsie (N.m) |
Aslading (kN) |
Radiale Lading (kN) |
Efficiency |
Precisie (°) |
Zelfsluitend |
Gewicht (kg) |
| 1“ |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Ja |
6 |
| 3“ |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Ja |
8 |
| 5“ |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Ja |
12 |
| 7“ |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Ja |
21 |
| 9“ |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Ja |
49 |
| 12“ |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Ja |
61 |
| 14“ |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Ja |
63 |
| 17“ |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Ja |
105 |
| 21“ |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Ja |
149 |
| 25“ |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Ja |
204 |
Bereiken Application
De typische toepassingen omvatten zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, gravers, en automobielliften.
Onze Diensten
Er is meer dan 10 verschillende grootte, die van 3 ' grootte aan 25“ duimgrootte beginnen, onder hen is 5“, 7“, 9“ 12“, 14“, 17“, 19“ en 21“. Zij allebei worden wijd gebruikt in zonne volgende systemen (PV, CPV, HCPV en heliostaat) en regelmatige voertuigen, zoals mensenliften, vrachtwagenkranen, evenals modulaire voertuigen.
