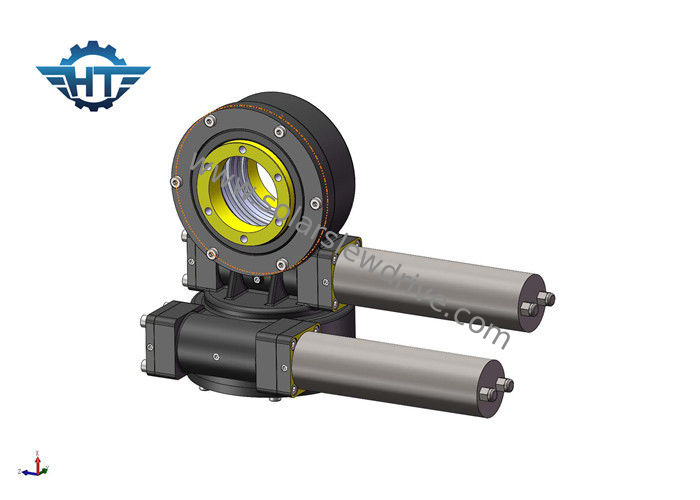

SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
SDE3 het dubbele Toestel van de Asworm zwenkt Aandrijving, Hoge Precisie voor Geconcentreerd Hitteabsorptievat
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SDE3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 100~380/ pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Plaats van Oorsprong: Changzhou, China (Vasteland) Voeding: 24VDC
Zaalsensoren: Nr Type van motor: planetarische geborstelde gelijkstroom-motor
Eigenschap: Totaal Ingesloten Materiaal: 42CrMo of 50Mn
Hoog licht:

zwenkende aandrijving voor zonne volgend systeem

,

zonnedrijversaandrijving

SDE3 het dubbele Toestel van de Asworm zwenkt Aandrijving met Hoge Precisie voor Geconcentreerde ZonneKrachtcentrale



Beschrijving



Hoe te om een transmissieapparaat voor de generatiesysteem van de toren fotothermisch macht te kiezen



Het transmissieapparaat is belangrijk voor de efficiency van Torenkrachtcentrale



In toren fotothermische krachtcentrale, verzamelen de tientallen duizenden spiegels zonnestraling op het hitteabsorptievat aan het eind van de hitte-absorberende toren om hoge temperaturen te verzamelen en hitte te verzamelen. om ononderbroken en stabiele inzameling van hitte te verzekeren, zou de spiegel de positie van de zon, door het transmissieapparaat in de horizontale azimut en verhogingsrichting van beweging (dubbele as) altijd moeten volgen.

Het gemeenschappelijkste transmissieapparaat is toren CSP-zwenkt aandrijving



SDE3 het dubbele Toestel van de Asworm zwenkt Aandrijving, Hoge Precisie voor Geconcentreerd Hitteabsorptievat 0



Zwenk aandrijving gewoonlijk wordt gedreven door een motor om de omwenteling van de spiegel in de richting van de twee assen te drijven. Aangezien een precisiemachine, de toepassing van zwenkt moet de aandrijving in de fotothermische industrie van de machtsgeneratie de het volgen nauwkeurigheid binnen 1mrad controleren. De dubbele van de de wormwiel en tand van de envelopstructuur oppervlakte die gebied inschakelen is groot, is de transmissienauwkeurigheid hoger, is de effectweerstand sterk, kan zijn laag slijtagetarief gebruik op lange termijn in de omstandigheden van precisie en het leven, verzekeren geschikter voor Fotothermische krachtcentrale in het noordwesten van het ruwe milieu.



Technische Gegevens



Model Verhouding Nominaal vermogentorsie (N.m) Het overhellen Torsie (N.m) Het houden van Torsie (N.m) Aslading (kN) Radiale Lading (kN) Efficiency Precisie (°) Zelfsluitend Gewicht (kg)
1“ 32:1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3“ 31:1 600 1500 3000 30 16 40% ≤0.1 Ja 8
5“ 37:1 800 6000 9200 68 27 40% ≤0.1 Ja 12
7“ 57:1 2000 13500 13200 132 58 40% ≤0.1 Ja 21
9“ 61:1 4400 45000 30800 340 130 40% ≤0.1 Ja 49
12“ 78:1 5800 54400 40560 480 190 40% ≤0.1 Ja 61
14“ 85:1 6550 68000 54200 680 230 40% ≤0.1 Ja 63
17“ 102:1 9400 135600 65040 980 390 40% ≤0.1 Ja 105
21“ 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ja 149
25“ 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ja 204



Motor



24V geborstelde gelijkstroom-Motor



Specificatie:

Voltage: 24VDC

Facultatief voltage: 12V, 48V

Geen ladingsstroom: (maximum) 0.6A

Geen snelheid van de ladingsoutput: 3.2 t/min

Geen ladingssnelheid: 1300 t/min



Geschatte Snelheid: 2 t/min

Geschatte Torsie: 43 NM

Max Torque: 48 NM

Geschatte Stroom: (maximum) 1.8A

IP Klasse: IP55

Gewicht: 2000 g



Afmetingen

SDE3 het dubbele Toestel van de Asworm zwenkt Aandrijving, Hoge Precisie voor Geconcentreerd Hitteabsorptievat 1

Schacht: 12mm



De de het motorvoltage, macht en snelheid zullen volgens uw verzoek in de toegestane omstandigheid van adoptable afmeting worden aangepast.
