Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE, SDE, VE |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Plaats van herkomst: | Changzhou, China | IP-Grade: | IP66 |
---|---|---|---|
Type: | Zwenkende Aandrijving | Materiaal: | 42CrMo of 50Mn |
Garantie: | 3~10 jaren | formaat: | 3 duim aan 25 duim |
Toepassing: | zonne-energie systeem | Motor: | AC of gelijkstroom of Hydarulic |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zonnedrijversaandrijving |

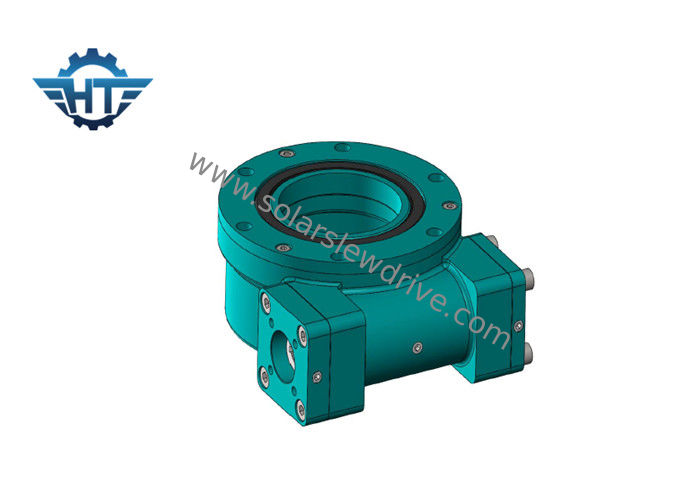

VE, SE, SDE zwenkt Aandrijvings Zonnedrijver voor Enige As en het Dubbele Systeem van de As Zonnemacht
Beschrijving
1. Het overhellen Ogenbliktorsie: De torsie is de lading die met de afstand tussen de positie van lading en het centrum van het zwenken van toestel wordt vermenigvuldigd.
Als de torsie die door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
2. Het houden van Torsie: Het is de omgekeerde torsie.
Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd Holdingstorsie.
3. Aslading: Lading parallel met de As van het zwenken van toestel.
4. Radiale Lading: Ladingsverticaal aan de As van het zwenken van toestel.
5. Zelfsluitend: Wanneer geladen, kan de zwenkende aandrijving geen omwenteling omkeren en zo geroepen zelfsluitend.
Technische Gegevens
Model de Prestatiesparameters van SE | ||||||||||||
Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (N.m) | TiltingTorque (N.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Effeciency | Precisie (graad) | IP | Het werk Temperaturen. (℃) | Zelfsluitend | Gewicht (kg) |
1“ | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 6 |
3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 8 |
5“ | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 12 |
7“ | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 21 |
9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 49 |
12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 61 |
14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 63 |
17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 105 |
21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 149 |
25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja |
204
|
Hoe het Planetarische Werk van de Toestelmotor
Het planetarische motorontwerp verplaatst de lading die over veelvoudige planetarische toestellen het toestaat om zwaardere ladingen beter te behandelen dan andere motorstijlen. De planetarische toestellen zijn gesynchroniseerd toestaand hen om verenigbare torsie te leveren, die een grotere outputcapaciteit globaal verstrekt. Het ontwerp van planetarische toestellen is zeer efficiënt bij het behouden van smeermiddel toestaand deze kleine motoren om bij hogere snelheden te werken. Om deze reden, voeren de planetarische toestelmotoren beste uit wanneer de hoge torsie wordt vereist.
Voordelen
1. OEM ONTHAAL
Steun aangepaste productenoem
2. KWALITEIT GUARATEE
Professionele technische ondersteuning, één jaar of 1000 urengarantie
3. SNELLE EN GESCHIKTE LEVERING
Gewoonlijk 10-15 dagen voor goederenproductie
Technische Gegevens
Type | Voltage DC.(V) | Geen lading | Geschat | Maximum torsie (NM) | ||||
Huidig (a) | Snelheid (t/min) | Motorsnelheid (t/min) | Huidig (a) | Snelheid (r/min) | Torsie (NM) | |||
ZYT09RC+ | 24 | 0,8 (MAXIMUM) | 2.6 | 1100 | 10.5 (MAXIMUM) | 2.0 | 500 | 750 |
Afmetingen
