Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | Se |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100-1100 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Voeding: | 24 VDC | model: | SE-Reeks |
---|---|---|---|
naam: | De hoge Precisie zwenkt Aandrijving | Huisvesting: | Gieten |
Certificering: | ISO, CE | Outputtorsie: | 0.4~21 KNM |
Bescherm Eigenschap: | Ingesloten | Plaats van Oorsprong: | Changzhou, China |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zwenk aandrijving voor zonnedrijver |

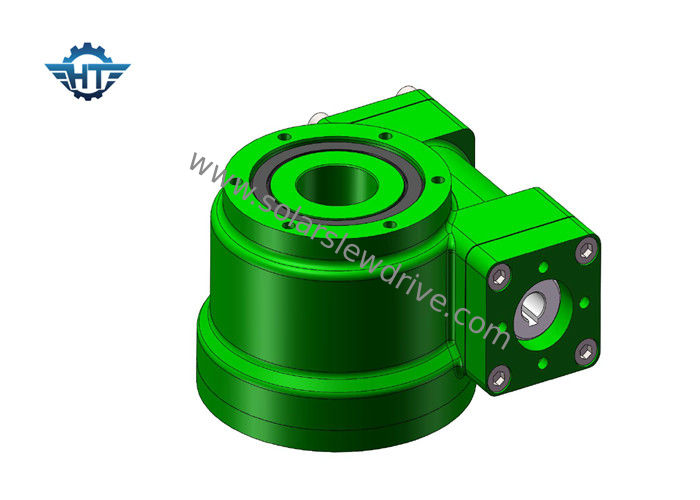

Hoge precisie Worm zonne-kleine zwenking Drive hoge koppel met gedoofde Gear Surface
Omschrijving
De zwenkende aandrijving is een versnellingsbak die zowel radiale als axiale belastingen veilig kan houden en een draaimoment kan overbrengen. De rotatie kan in een enkele as of in meerdere assen samen zijn. Zwenkende aandrijvingen worden gemaakt door tandwielkasten, lagers, afdichtingen, behuizing, motor en andere hulpcomponenten te produceren en ze samen te stellen tot een voltooide versnellingsbak.
1) Tilt Torque: de belasting wordt vermenigvuldigd met de afstand tussen de laadpositie en het midden van de roterende steun. Als het koppel dat wordt gegenereerd door de belasting en de afstand groter is dan het nominale moment van het kantelbare moment, wordt de roterende aandrijving omgekeerd.
2) Axiale belasting: evenwijdig aan het zwenkende lager
3) Radiale belasting: loodrecht op het zwenkende lager
4) Zelfblokkerende: alleen wanneer de belasting, de roterende aandrijving kan niet draaien, zogenaamde self-locking roteren.
5) Houdmoment: omgekeerd koppel. Wanneer de schijf achteruit wordt gedraaid, worden de onderdelen niet beschadigd
6) Het maximale koppel dat wordt bereikt, wordt het houdkoppel genoemd.
Technische parameters
Model | Nominaal uitgangskoppel (Nm) | TiltingTorque (Nm) | Torsie vasthouden (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | rendement | Precisie (graden) | IK P | Self-Locking | Gewicht (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | Ja | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | Ja | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | Ja | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | Ja | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | Ja | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | Ja | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | Ja | 63 |
17" | 9400 | 135.600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | Ja | 105 |
21" | 16000 | 203.400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | Ja | 149 |
25" | 21000 | 271.160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | Ja | 204 |
