Zwenkt de Kleine Zonnedrijver van SE VE SDE Aandrijving met Envelopworm en Spiraalvormig Toestel

Zwenkt de Kleine Zonnedrijver van SE VE SDE Aandrijving met Envelopworm en Spiraalvormig Toestel

  • Zwenkt de Kleine Zonnedrijver van SE VE SDE Aandrijving met Envelopworm en Spiraalvormig Toestel
  • Zwenkt de Kleine Zonnedrijver van SE VE SDE Aandrijving met Envelopworm en Spiraalvormig Toestel
Zwenkt de Kleine Zonnedrijver van SE VE SDE Aandrijving met Envelopworm en Spiraalvormig Toestel
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SE, VE, SDE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 100~1100 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Plaats van Oorsprong: Changzhou, China Certificering: ISO, CE
Bescherm Eigenschap: Ingesloten Garantie: 3~10 jaren
formaat: 3 duim aan 25 duim Toepassing: Industriële, Zonnedrijver
Hoog licht:

zwenkende aandrijving voor zonne volgend systeem

,

zwenk aandrijving voor zonnedrijver

SE, VE, SDE Small Slew Drive met envelopworm en spiraalvormige uitrusting voor multi-tandcontact

Omschrijving

Om de volgfunctie van het solarvolgsysteem te realiseren, is een set mechanisch systeem nodig om het fotovoltaïsche paneel aan te drijven zodat het roteert met het zonnetraject. Tegelijkertijd moet het fotovoltaïsche volgsysteem voldoen aan de mechanische eigenschappen van de windsnelheid van het conventionele beugelsysteem, en ook een bepaald uitgangskoppel hebben om de bijbehorende windweerstand te weerstaan, om de dynamische werking van de fotovoltaïsche beugel te realiseren en tracker onder bepaalde windsnelheid. De gezwinde aandrijving is een goede keuze.

Slew Drive

De gezwenkte aandrijving is een van de meest gebruikte krachtaandrijvingen om het fotovoltaïsche volgsysteem te volgen, de belangrijkste kenmerken zijn compacte structuur; het kan een bepaalde radiale en axiale belastingen weerstaan, evenals een kantelmoment, maar kan ook een groot koppel, een vertragingsverhouding enzovoort overbrengen.

Envelop wormwielreductor, de structuur omvat een envelop worm, basis en draaikrans / versnelling.

De basis bestaat uit een asomhulsel en een zittingring, de asomhulling is verbonden met de zittingring en de aslijn van de asomhulling en de aslijn van de zittingring staan ​​loodrecht op elkaar in de ruimtelijke positie, en de omhullende wormapparaat bevindt zich in de schacht van de basis.

Het zwenklager bestaat uit een binnenring, een buitenste tandkrans en een stalen kogel of roller ingebed tussen de binnenring en de buitenring, die aan het ene uiteinde van de zittingring van de basis is bevestigd en de buitenste tandkrans is in ingrijping met de envelop worm.

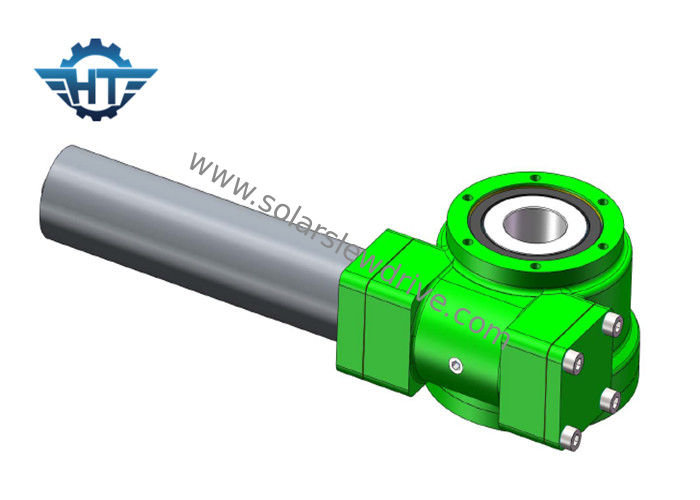

Productfoto

Technische data

VE Model Performance Parameters
Model Nominaal uitgangskoppel (Nm) Torsie vasthouden (Nm) TiltingTorque (Nm) Axiale belasting (kN) Radiale belasting (kN) Verhouding Precisie (graad) precisie IK P Zelfborgend Gewicht (kg)
3" 600 1800 1500 22 15 31: 1 40% ≤0,1 0 66 Ja 12kg
5" 800 9200 5000 16 27 37: 1 40% ≤0,1 0 66 Ja 18kg
7" 1750 13200 7000 34 58 57: 1 40% ≤0,1 0 66 Ja 32kg
8" 2250 20400 11200 50 80 51: 1 40% ≤0,1 0 66 Ja 28kg
9" 4300 30800 16000 60 130 61: 1 40% ≤0,1 0 66 Ja 52kg
12" 5600 40560 25000 77 190 78: 1 40% ≤0,1 0 66 Ja 65kg
14" 6750 44200 48000 110 230 85: 1 40% ≤0,1 0 66 Ja 88 kg
17" 9460 53040 67000 142 390 102: 1 40% ≤0,1 0 66 Ja 135 kg
21" 16000 65000 89000 337 640 125: 1 40% ≤0,1 0 66 Ja 192 kg
25" 21450 89000 112000 476 950 150: 1 40% ≤0,1 0 66 Ja 251 kg
