Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | 9 inch | Toestelverhouding: | 61:1 |
---|---|---|---|
Efficiëntie: | 40% | Type: | Horizontale |
Toepassing: | Zonne-energie | OEM Service: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Stuurprogramma: | 24VDC motoren |
Hoog licht: | hydraulisch zwenk motor,zwenkend toestel |

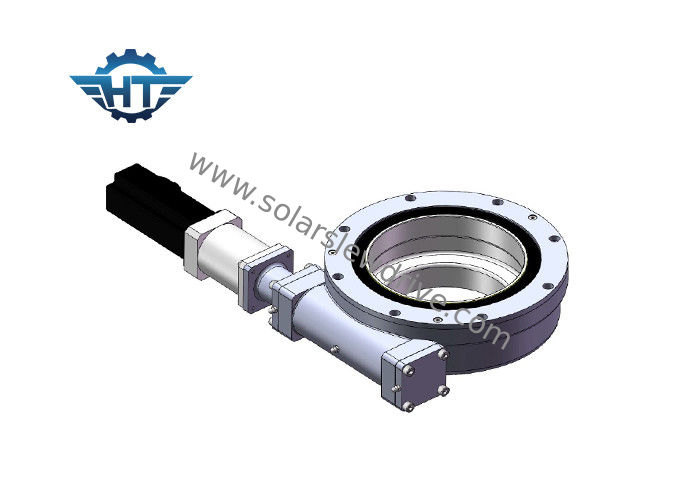

Tracking Sun Solar Slew Drive met kunststof poedercoating van IP66 kwaliteit voor zonne-installatie
Omschrijving
Er zijn veel soorten zwenkaandrijvingen die kunnen worden geselecteerd met inachtneming van de volgende factoren.
1. Laadvermogen, richting en eigenschappen: de zwenkaandrijving is geschikt voor het dragen van lichte belastingen en rollagers zijn geschikt voor zware belastingen en slagbelastingen. Wanneer het wentellager wordt onderworpen aan zuivere axiale belasting, wordt het druklager in het algemeen gekozen, en wanneer het wentellager wordt onderworpen aan zuivere radiale belasting, wordt in het algemeen het groefkogellager of korte cilindrische rollager gekozen, en wanneer de roterende inrichting blootgesteld aan pure radiale belasting, is er ook een kleine axiale belasting, u kunt kiezen voor diepgroefkogellager, hoekcontactkogellager, kegellagers en centreerkogels of centreerlagers. Wanneer de axiale belasting groot is, kan de contacthoek van de hoekige contactkogellagers en kegellagers worden gekozen, of het gebruik van centripetale lagers en druklagers gecombineerd, wat met name geschikt is voor extreem hoge axiale belastingen of speciale vereisten met grote axiale stijfheid.
2. Toegestane snelheid: voor verschillende drivertypen zwenkaandrijvingen zijn in het algemeen lagers met kleine wrijving en lage verwarmingscapaciteit geschikt voor hoge snelheden. Het ontwerp moet ernaar streven dat roterende wentellagers werken onder omstandigheden die onder hun ultieme rotatiesnelheid liggen.
3. Stijfheid: wanneer de lagers van de zwenkaandrijving de belasting dragen, zullen de lagerring en de contactplaats van het rollende lichaam elastische vervorming veroorzaken, de vervormingshoeveelheid is evenredig met de belasting en de verhouding bepaalt de stijfheid van de lager. De stijfheid van het lager kan in het algemeen worden verbeterd door het lager vooraf aan te spannen. Bovendien kan de combinatie en opstelling van lagers in het lagerondersteuningsontwerp ook de stijfheid van de lagerondersteuning verbeteren.
4. Afstemprestaties en installatiefout: nadat het lager in de werkpositie is geladen, worden slechte installatie en positionering veroorzaakt door fabricagefouten. Op dit moment, vanwege de asvissen en thermische uitzetting en andere redenen, draagt het lager te veel belasting, wat vroege schade veroorzaakt. Automatische centreerlagers kunnen defecten als gevolg van installatiefouten zelf verhelpen en zijn daarom geschikt voor dergelijk gebruik.
5. Zwenkaandrijving installatie en demontage: kegellagers, rollagers en kegellagers, enz., Behoren tot de binnen- en buitenring kunnen gescheiden lagertypes zijn (dat wil zeggen zogenaamde gescheiden lagers), eenvoudig te installeren en te demonteren .
Parameters van SE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
