Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE 3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 31:1 | Type: | Ingesloten |
---|---|---|---|
Toepassing: | Zonne-energie | Stuurprogramma: | hydraulische motor |
IP-Grade: | IP66 | kleur: | Zoals gevraagd |
Effciency: | 40% | Weerslag: | 0.1 graden |
Hoog licht: | solar tracker drive,slewing drive for solar tracking system |

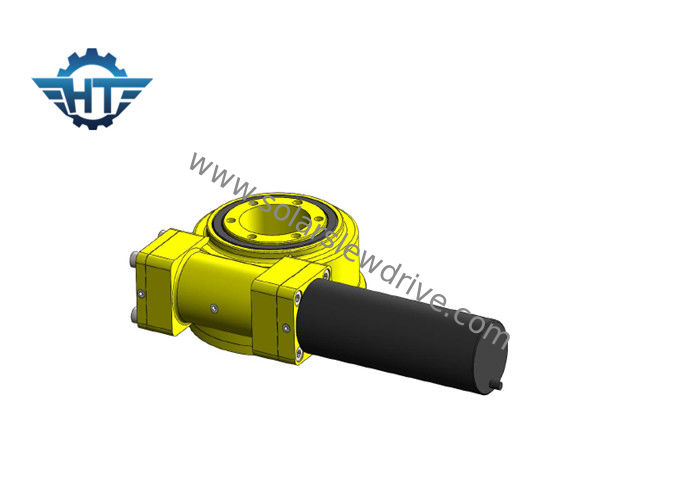

SE-Worm paste Enige As aan zwenkt Aandrijving met Hoge Nauwkeurigheid voor Industrieel Gebruik en Geconcentreerd Zonnemachtssysteem
Beschrijving
De zonnedrijver moet vlotte, langzame en stevige motie hebben. De drijver zou hoge positienauwkeurigheid en hoge graad van betrouwbaarheid moeten bezitten. Deze vereisten kunnen door speciaal ontworpen bestuurders worden bereikt die als het zwenken van bestuurders worden bekend.
Nauwkeurigheid: 0,1 Graden
Beschikbaar: 3 duim - 12 duim
Horizontale installatie
Het wordt geadviseerd om de zwenkende aandrijvingsbovenkant - neer op de azimutas in zonnetoepassingen voor betere bescherming op te zetten en bescherming voor de verhogingsas toe te voegen. Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
Verticale installatie
Het wordt geadviseerd om de zwenkende aandrijving op te zetten die naar het trekken bovenkant in bijlage in zonnetoepassingen voor betere bescherming verwijzen. Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
Details
1. Door het zwenkende dragen als zijn kerncomponent goed te keuren, kan het zwenken van aandrijving askracht, radiaal kracht en het overhellen ogenblik gelijktijdig dragen.
2. De zwenkende aandrijving wordt wijd toegepast in modulaire aanhangwagens, allerlei kranen, lucht werkend platform, zonne volgende systemen en windenergiesystemen.
3. De elektrische en planetarische versnellingsbakken kunnen volgens de eis van de klant worden ontworpen.
4. De zwenkende aandrijving heeft het voordeel om ruimte in faciliteiten, maximum ladingscapaciteit in een compact ontwerp, uitgebreide levensduur, lagere onderhoudskosten, enz. te besparen.
Prestatiesparameters van SE-reeks
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Structuurtekeningen
1. Huisvestingsbasis
2. Het zwenken van Ring
3. Toevoerkanaal
4. Verbinding
5. Hoogste Plaat
6. Aandrijving (de hydraulische motor van motor/electronic)
7. Motoradapter
8. O-ring
9. Inputgat
10. Schacht tegengesteld aan Motor
11. Beëindigenglb
12. Dekking
13. Codeur
