Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 61:1 | Efficiëntie: | 40% |
---|---|---|---|
Type: | Ingesloten | Toepassing: | bouwmachines |
OEM Service: | Beschikbaar | Stuurprogramma: | hydraulische motor |
IP-Grade: | IP66 | kleur: | Zoals gevraagd |
Hoog licht: | solar tracker drive,solar slew drive |

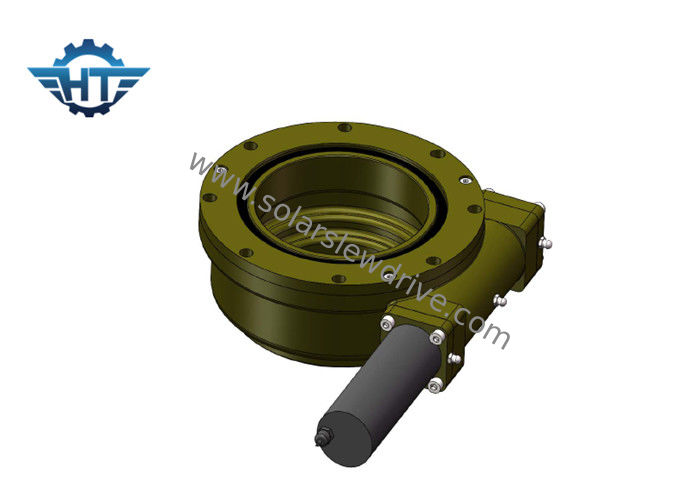

SE9 horizontaal ingesloten zonnedrijveraandrijving gekoppeld met 24VDC-motor met gekantelde zonne-trackers
Omschrijving
Als krachtbron is de zwenkmotor meestal een DC planetaire reductiemotor of een AC-reductiemotor of een hydraulische reductiemotor. AC-hydraulische motor wordt voornamelijk in de bouwmachines gebruikt als aandrijfsysteem. Aangezien de kerncomponent zwenkende ringaandrijving is, kan de zwenkende versnellingsbak gemakkelijk de axiale en radiale krachten weerstaan.
Slew Drive is een nieuw soort zwenkproducten. Het is samengesteld uit worm, draaikrans, totale ingesloten huisvesting, elektrische of hydraulische motor. De kerndelen zijn draaikrans, zodat het tegelijkertijd axiale belasting, radiale belasting en titeltijd kan dragen. Vergelijk de traditionele zwenkproducten, de gedraaide schijf is eenvoudig te installeren en te onderhouden, hij kan ook meer ruimte besparen. De typische toepassingen van onze zwenkmotor zijn landbouwmachines, bouwmachines, transportsystemen, kranen, boorplatforms, mijnbouw, militairen, dreggen, pretparken, zonne-energiesystemen en ander nieuw energieveld.
Zwenkende Drive-toepassing
Zwenkende aandrijving is een perfect motion control-product voor de toepassing dat een draaimomentsterkte vereist.
Slew Drive For Solar: het is ontworpen voor rotatie van fotovoltaïsche panelen van zonne-energie en verbetert de efficiëntie van de stroomopwekking. Oplossingen voor zonne-tracking met enkele en dubbele as zijn beschikbaar.
Zwaaiaandrijving voor applicatie van solarvolgsysteem, waaronder zonne-concentratorzonneschotel, CPV (geconcentreerde fotovoltaïsche energie), CSP (geconcentreerde zonne-energie), parabolische trog voor zonne-energie, PV-tracker
Voor windgenerators: draaibare schijven worden gebruikt om het voetstuk in windturbines te draaien
Zwenkende aandrijving voor bouwmachines Toepassing: op grote schaal toegepast op gemonteerde vrachtwagenkraan, hoogwerkplatform, dockkraan, houtklem
Voor de industriemarkt: automatisering / assemblagelijn, robotarm
Voor satelliet: de draaiaandrijving kan worden gebruikt voor ruimtecommunicatie en globale plaatsbepalingssystemen in schotelantenne
SE-prestatiegegevens
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | nm | kN | kN | mate | Ja | kg | |||
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
