Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Type: | VE Zwenkende Aandrijving | Materiaal: | 42CrMo of 50Mn |
---|---|---|---|
Garantie: | 5~10 jaar | formaat: | 3 duim aan 25 duim |
Type van tand: | Spiraalvormige tand | Motor: | AC of gelijkstroom of Hydarulic |
kleur: | vereiste klant | Toepassing: | Zonnedrijver |
Hoog licht: | solar slew drive,slewing drive for solar tracking system |

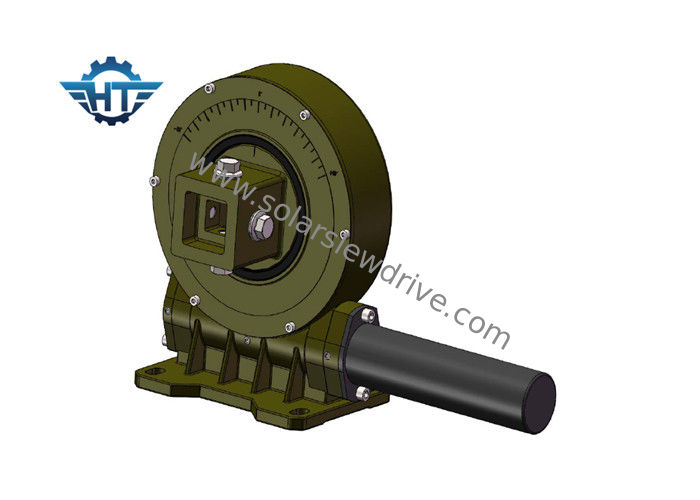

VE9 Verticale wormuitrusting Zwenkt aandrijving met 12V DC reductiemotor en ingesloten behuizing voor gebruik buitenshuis
Omschrijving
Slew-aandrijving is een full-cycle toerentalreductie-aandrijfmechanisme met geïntegreerde aandrijfstroombron. Het wordt gebruikt als een aandrijfvolger en mechanisme-bevestiging.
voordelen
1. Modulariteit
Vanwege de hoge mate van integratie van de roterende aandrijving, hoeft de gebruiker niet elk onderdeel van de componenten waaruit het draaiende apparaat bestaat te kopen en te verwerken, en tot op zekere hoogte het voorbereidingsproces te verminderen aan het begin van de productproductie, waardoor de arbeidsproductiviteit aanzienlijk wordt verbeterd.
2. beveiliging
Wormwielaandrijving met omgekeerde zelfremmende eigenschappen, kan omgekeerde zelfblokkering bereiken, die alleen kan worden aangedreven door de worm en kan niet worden aangedreven door het wormwiel. Met deze functie kan de roterende aandrijving op grote schaal worden gebruikt in hef-, lucht- en andere apparatuur, terwijl de hoeveelheid wetenschappelijke en technologische inhoud wordt verbeterd, maar ook de stabiliteit van de bedrijfsveiligheids- en bedrijfsveiligheidsfactor aanzienlijk wordt verbeterd. Zwenking met de traditionele roterende producten, vergeleken met de installatie is eenvoudig, gemakkelijk te onderhouden, in grotere mate, bespaar ruimte voor installatie.
3. Vereenvoudig het hostontwerp
Vergeleken met de traditionele tandwielaandrijving, kan de wormwielaandrijving een relatief grote reductieverhouding zijn, in sommige gevallen kan de gastheer de reduceronderdelen opslaan om de aanschafkosten voor klanten te verminderen, maar vermindert ook in hoge mate het faalpercentage van de host.
toepassingen
Onze producten omvatten zwenkaandrijvingen en gerelateerde componenten, die voornamelijk worden toegepast in solarsystemen met één of twee assen, bouwvoertuigen, havenmachines, modulaire voertuigen en kleine windkrachtsystemen.
Zwenkende aandrijvingen / verloopstukken worden door de klant thuis en aan boord gekozen voor PV / CPV / CSP thermische volgsystemen voor zonne-energie vanwege de combinatie van een draaikrans met de zandloperwormas, die meer tandcontact, verhoogd aandrijfkoppel en soepelere rotatie biedt. Er zijn verschillende maten verkrijgbaar van 3 inch tot 25 inch met meer dan 60 modellen om te voldoen aan zowel reguliere als nauwkeurige trackingvereisten in PV-velden, CPV-, CSP- en thermische velden voor thermische energie.
Technische data
VE Model Performance Parameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Precisie (graad) | precisie | IK P | Werken Tep (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 251 kg |
