Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
---|---|---|---|
Plaats van herkomst: | Changzhou, China | Het houden van torsie: | 7000 NM |
Het overhellen Torsie: | 744 NM | Nominaal vermogentorsie: | 0,065 t/min |
Gebruik: | Zonnedrijvers | Bescherm Eigenschap: | IP66 |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zonnedrijversaandrijving |

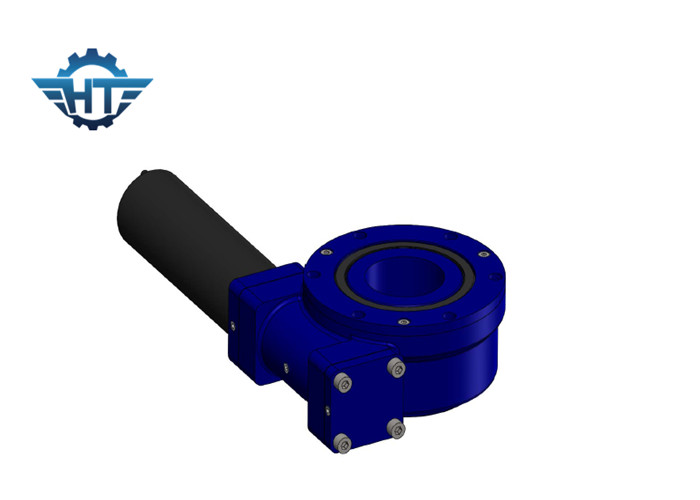

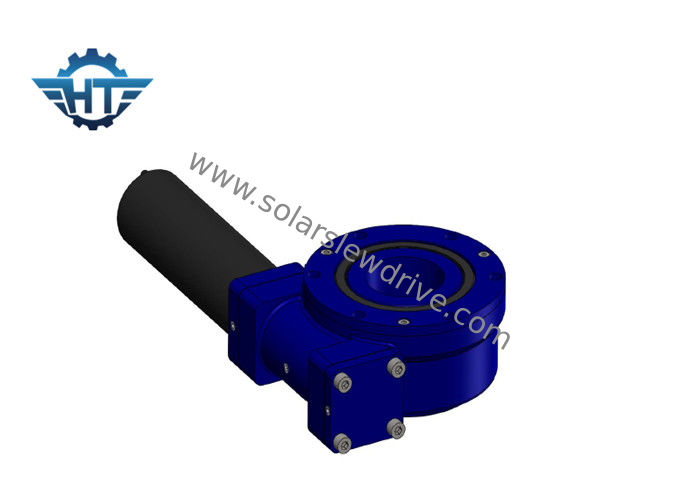

SE3 de ingesloten Zonnedrijver zwenkt Aandrijving met Planetarisch het Toestelmotor en Hall Sensors van 24VDC
Beschrijving
De versnellingsbak van de wormaandrijving is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.
wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.
Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.
Parameters van het zwenken van aandrijving
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Opmerkingen
1. De verschillende motoren (AC, gelijkstroom, en Hydraulisch) kunnen volgens de eis van de klant worden ontworpen.
2. De schacht tegengesteld aan motor kan verkiezen hoofd van de hexuitdraai het hoofd of niet hexuitdraai te zijn.
Gelijkstroom-Motor
1. Keur Dubbele ondersteunende structuur voor outputschacht zodat goed de maximum torsie van versnellingsbak een wordt verhoogd.
2. Het zonwiel en het planetarische wiel worden verbonden door lat die de maximum torsie van versnellingsbak verhoogt en het leven verlengt.
3. Wij gebruiken spiraalvormig toestel in inputstadium wat tot het lawaai lage die anf maken regelmatig in hoge snelheid in werking wordt gesteld. De binnentoestelring is gescheiden zodat wij meer verhouding kunnen maken en het ontwerp flexibel is. De versnellingsbak en de motor worden gevestigd door een naadmoeilijke situatie door schroef in as die de passende precisie verhogen en lawaai verminderen.
4. Wij gebruiken deegrolhouder binnen het planetarische wheel.we-gebruiksdeegrol malen in plaats van het glijden van het malen zodat is het leven van versnellingsbak veel langer.
5. Dubbele ondersteunende structuur; Het interne malen op binnen droeg van planetarische toestellen makend binnen droeg rondheid minder dan 0.003mm; het lopen door in plaats van het glijden te rollen; HRC60 de precisie van de toesteloppervlakte het schaven; De goedkeuring van al deze technoligies verzekert het super stille en regelmatige werken en een tijd met lange levensuur meer dan 10000 hours.www
Afmetingen
