Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
---|---|---|---|
Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 NM |
Het overhellen torsie: | 744 NM | Nominaal vermogentorsie: | 0,065 t/min |
Gebruik: | zonnedrijvers | Bescherm Eigenschap: | IP66 |
Hoog licht: | solar tracker drive,solar slew drive |

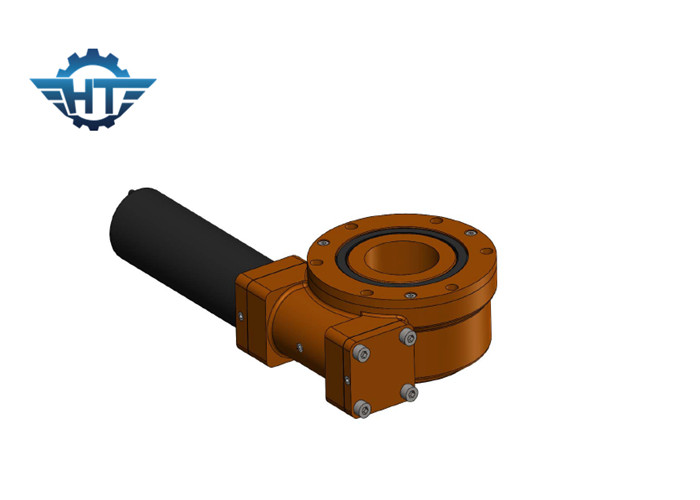

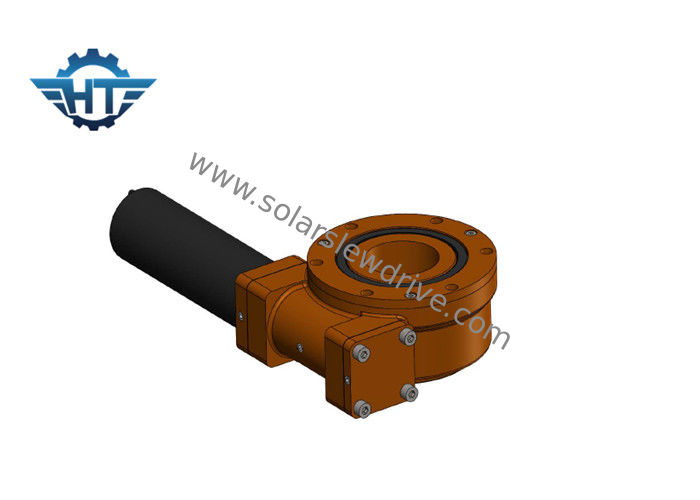

3 de Kleine duim IP66 zwenkt Aandrijving met Planetarische het Toestelmotor van 24VDC voor Overgeheld Zonne Volgend Systeem
Beschrijving
Zwenk aandrijvingssysteem is een stevig geconstrueerde eenheid die uit een worm, toestel, basis, huis, lagers en andere toebehoren bestaat. Deze eenheid brengt de voordelen van een toestel en een worm in één eenheid.
Onze SE-aandrijving biedt een IP66 geschatte bijlage aan die bijna bescherming tegen milieudeeltjes zoals stof, vuil, zand, en zelfs water voltooit. Ons het testen materiaal verzekert onze producten een 30-jaar gebiedsleven.
Parameters van het zwenken van aandrijving
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
De verschillende motoren (220VAC, 380VAC-motoren, 12VDC, 24VDC, 48VDC-motoren, servomotoren en stepper motoren) kunnen volgens de eis van de klant worden ontworpen.
Gelijkstroom-Motor
1. Keur Dubbele ondersteunende structuur voor outputschacht zodat goed de maximum torsie van versnellingsbak een wordt verhoogd.
2. Het zonwiel en het planetarische wiel worden verbonden door lat die de maximum torsie van versnellingsbak verhoogt en het leven verlengt.
3. Wij gebruiken spiraalvormig toestel in inputstadium wat tot het lawaai lage die anf maken regelmatig in hoge snelheid in werking wordt gesteld. De binnentoestelring is gescheiden zodat wij meer verhouding kunnen maken en het ontwerp flexibel is. De versnellingsbak en de motor worden gevestigd door een naadmoeilijke situatie door schroef in as die de passende precisie verhogen en lawaai verminderen.
4. Wij gebruiken deegrolhouder binnen het planetarische wheel.we-gebruiksdeegrol malen in plaats van het glijden van het malen zodat is het leven van versnellingsbak veel langer.
5. Dubbele ondersteunende structuur; Het interne malen op binnen droeg van planetarische toestellen makend binnen droeg rondheid minder dan 0.003mm; het lopen door in plaats van het glijden te rollen; HRC60 de precisie van de toesteloppervlakte het schaven; De goedkeuring van al deze technoligies verzekert het super stille en regelmatige werken en een tijd met lange levensuur meer dan 10000 hours.www
Afmetingen
