Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE3“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 120~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | VE3“ |
---|---|---|---|
Toestelverhouding: | 31:1 | Efficiëntie: | 40% |
kleur: | RAL 9006 of zoals gevraagd | Toepassing: | zonne volgende systemen |
Plaats van herkomst: | Changzhou, China | Stuurprogramma: | 24VDC motor |
Garantie: | 5~10 jaar | certificaat: | ISO 9001, CE |
Installatieplaats: | Open Gebied, Vlak Dak | Functie: | Beveilig, Snelle Installatie, met lange levensuur |
Hoog licht: | de versnellingsbak van de wormaandrijving,de zwenkende ring van het wormtoestel |

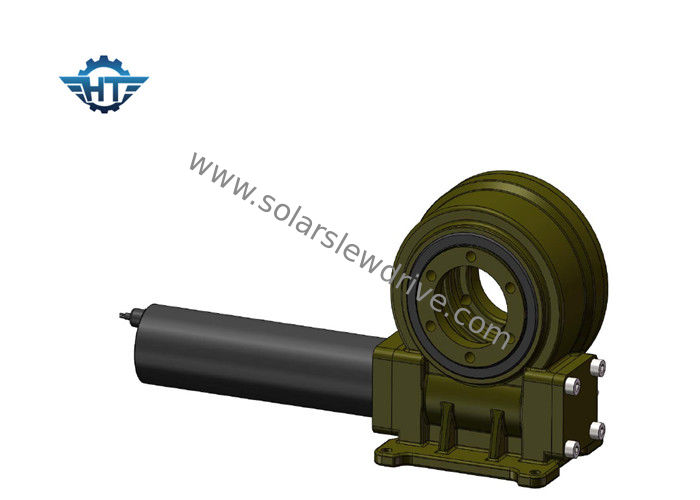

3 Kleine zwenkt de duim Enige As Aandrijving met 24VDC-Toestelmotor voor Enig As Zonne Volgend Systeem
De zwenkende aandrijving is een nieuw type van het zwenken van product, gewoonlijk genoemd zwenkende ring, die gewoonlijk samengesteld uit worm, zwenkende ring, huisvesting, motor en andere componenten is. Aangezien de kerncomponenten lagers zwenken, kunnen zij askrachten, radiale krachten, en het ten val brengen van ogenblikken gelijktijdig weerstaan. Vergeleken met traditionele roterende producten, kenmerkt de nieuwe zwenkende aandrijving gemakkelijke installatie, gemakkelijk behoud en een grote mate van installatieruimte.
Prestatiesparameters van VE reeks
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13 |
5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18 |
7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28 |
8“ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35 |
9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51 |
12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61 |
14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 |
17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 |
21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 |
25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 |
Geadviseerde zwenkende aandrijving
Ingesloten huisvestings zwenkende aandrijving | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Nauwkeurige ingesloten huisvestings zwenkende aandrijving | ZE3 | ZE5 | ZE7 | ZE9 | ||||
De zwenkende aandrijving van het wormtoestel | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Dubbele as zwenkende aandrijving | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Verticaal ingesloten zwenkende Aandrijving | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Gelijkstroom-Motor
1. Keur Dubbele ondersteunende structuur voor outputschacht zodat goed de maximum torsie van versnellingsbak een wordt verhoogd.
2. Het zonwiel en het planetarische wiel worden verbonden door lat die de maximum torsie van versnellingsbak verhoogt en het leven verlengt.
3. Wij gebruiken spiraalvormig toestel in inputstadium wat tot het lawaai lage die anf maken regelmatig in hoge snelheid in werking wordt gesteld. De binnentoestelring is gescheiden zodat wij meer verhouding kunnen maken en het ontwerp flexibel is. De versnellingsbak en de motor worden gevestigd door een naadmoeilijke situatie door schroef in as die de passende precisie verhogen en lawaai verminderen.
4. Wij gebruiken deegrolhouder binnen het planetarische wheel.we-gebruiksdeegrol malen in plaats van het glijden van het malen zodat is het leven van versnellingsbak veel langer.
5. Dubbele ondersteunende structuur; Het interne malen op binnen droeg van planetarische toestellen makend binnen droeg rondheid minder dan 0.003mm; het lopen door in plaats van het glijden te rollen; HRC60 de precisie van de toesteloppervlakte het schaven; De goedkeuring van al deze technoligies verzekert het super stille en regelmatige werken en een tijd met lange levensuur meer dan 10000 uren.
