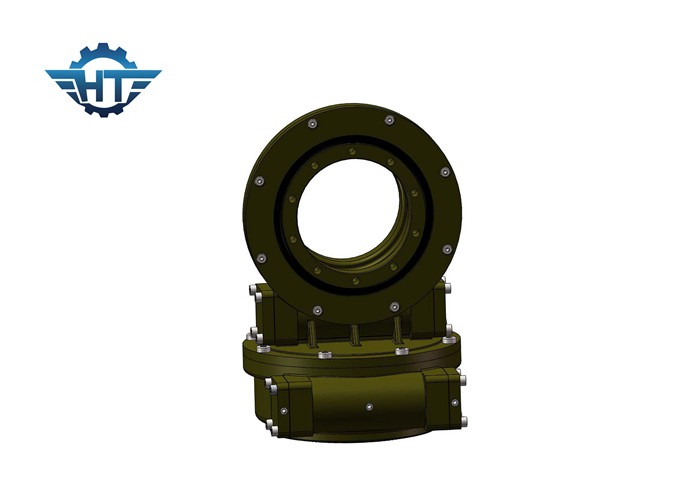

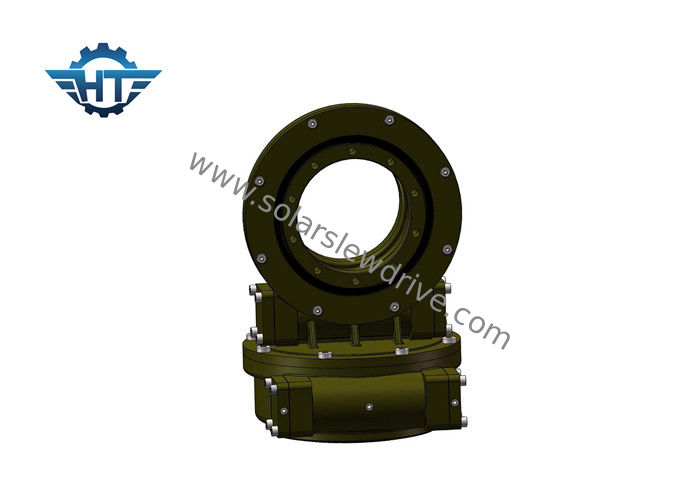

Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers

Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers

  • Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers
  • Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers
Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SDE7“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo Model: SDE7“
Toestelverhouding: 57:1 Nominaal vermogentorsie: 2000 Nm
Het houden van Torsie: 13500 Nm Het overhellen Torsie: 13200 Nm
Efficiency: 40% Standaardkleur: RAL 9006
Axiale belasting: 34 kN Radiale belasting: 58 kN
Hoog licht:

Het wormtoestel zwenkt Aandrijving

,

zwenkend ringstoestel

Het hoge Toestel van de Transmissieefficiency SDE7 zwenkt Aandrijvingsversnellingsbak, Dubbele As en Zelfslot voor Zonnedrijvers


Inleiding

De dubbele as zwenkende aandrijving is perfect voor situaties die de behoefte zowel verticaal als horizontaal roteert. De typische toepassingen omvatten dubbele as zonnedrijvers, satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen.





Is Mechanisch Co. van Changzhouhangtuo, Ltd een professionele fabrikant en de exporteur van zwenkende dragende/zwenkende ring/zwenkt cirkel, zwenkt de zwenkende aandrijving/aandrijving, die hoofdzakelijk in havenmachines, mijnmachines, lassende machines, bouwvoertuigen, modulaire voertuigen, enige of dubbele as zonne volgende systemen, en kleine windenergiesystemen, satelliet, antenne enz. wordt toegepast.



Eigenschappen


1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnenwikkelendwormaandrijving
3. Multitandcontact omhogeladingte verzekeren
4. Zelfsluitendefunctie

Prestatiesgrafiek van SDE-Reeks



Model Verhouding Nominaal vermogentorsie (N.m) Het overhellen Torsie (N.m) Het houden van Torsie (N.m) Aslading (kN) Radiale Lading (kN) Efficiency Precisie (°) Zelfsluitend Gewicht (kg)
3“ 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5“ 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7“ 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9“ 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12“ 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14“ 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17“ 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21“ 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25“ 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Verklarende woordenlijst van Zeer belangrijke Parameters

Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.

De aangepaste Diensten


1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
