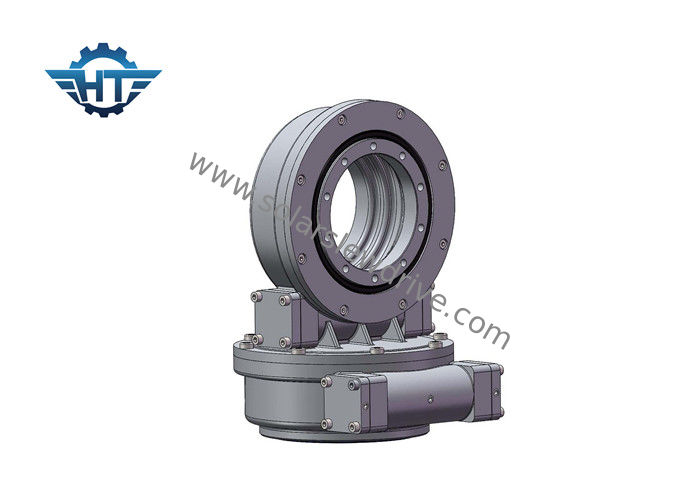

De dubbele As zwenkt de Versnellingsbak van de Ringsaandrijving met Planetarische Aangepaste Motor voor Zonnedrijver

Name: De dubbele As zwenkt de Versnellingsbak van de Ringsaandrijving met Planetarische Aangepaste Motor voor Zonnedrijver
Brand: HangTuo
SKU: SDE7“
Price: 280 USD
Availability: InStock
Rating: 4.6 (104 reviews)

Productdetails:

Plaats van herkomst:	China
Merknaam:	HangTuo
Certificering:	CE, ISO9001
Modelnummer:	SDE7“

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk
Prijs:	USD 280~504 / pc
Verpakking Details:	Triplex vak
Levertijd:	15~45 dagen
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	2000 PCS PER MAAND

Contact

Gedetailleerde productomschrijving

Materiaal:	50Mn, 42CrMo	model:	SDE7“
Toestelverhouding:	57:1	Nominaal vermogentorsie:	2000 NM
Het houden van Torsie:	13500 NM	Het overhellen torsie:	13200 NM
Efficiëntie:	40%	Standaardkleur:	RAL 9006
aslading:	34 KN	Radiale Lading:	58 KN
Hoog licht:	de zwenkende ring van het wormtoestel , de motor van het wormtoestel

SDE-Elektrische zwenkt de Reeks Dubbele As Aandrijving met de Motor van 24V Gelijkstroom voor Zonne Volgend Systeem

Inleiding

De dubbele as zwenkende aandrijving is perfect voor situaties die de behoefte zowel verticaal als horizontaal roteert. De typische toepassingen omvatten dubbele as zonnedrijvers, satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen.

Eigenschappen

1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnenwikkelendwormaandrijving
3. Multitandcontact omhogeladingte verzekeren
4. Zelfsluitendefunctie

Prestatiesgrafiek van SDE

Model	Verhouding	Nominaal vermogentorsie	Het overhellen Torsie	Aslading	Radiale Lading	Het houden van Torsie	Efficiency	Precisie	Zelfsluitend	Gewicht
Model	Verhouding	N.m	N.m	kN	kN	N.m	Efficiency	graad	Ja	kg
3“	31:1	300	1500	3.6	15	7000	40%	≤0.1	Ja	21kg
5“	37:1	650	5000	16	27	9200	40%	≤0.1	Ja	32kg
7“	57:1	1750	7000	34	58	13200	40%	≤0.1	Ja	54kg
9“	61:1	4300	16000	60	130	27200	40%	≤0.1	Ja	88kg
12“	78:1	5600	25000	77	190	40560	40%	≤0.1	Ja	157 kg
14“	85:1	6750	48000	110	230	44200	40%	≤0.1	Ja	214kg
17“	102:1	9460	67000	142	390	53040	40%	≤0.1	Ja	315kg
21“	125:1	16000	89000	337	640	65000	40%	≤0.1	Ja	481kg
25“	150:1	21450	112000	476	950	89000	40%	≤0.1	Ja	682 kg

Elektrische Toestelmotor

Motorgegevens		Planetarische Gegevens
Nominale spanning	24VDC	Verhouding	398:1
Geschatte Stroom	1.3A	Outputtorsie	43Nm
Geschatte Snelheid	800Rpm	Outputsnelheid	2Rpm
Beschermd Niveau	IP55/65/66	Lawaai	<60db>

Verklarende woordenlijst van Zeer belangrijke Parameters

Het overhellen Ogenbliktorsie: De torsie is de lading die met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als qorque die door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.

De aangepaste Diensten
1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
