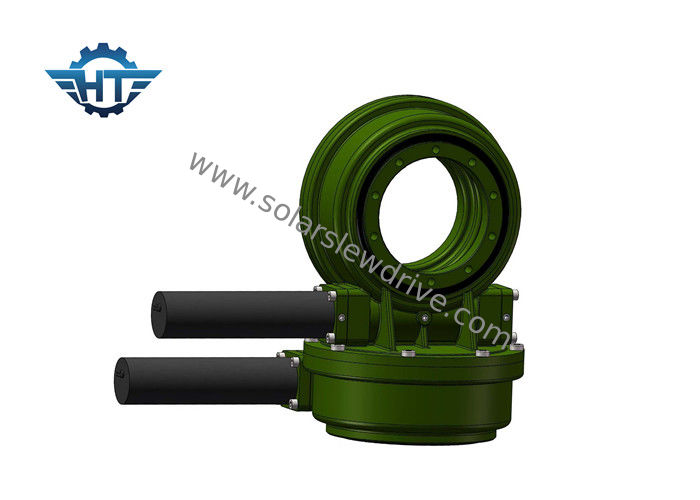

De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem

De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem

De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SDE7“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo Model: SDE7“
Toestelverhouding: 57:1 Nominaal vermogentorsie: 2000 Nm
Het houden van Torsie: 13500 Nm Het overhellen Torsie: 13200 Nm
Efficiency: 40% Standaardkleur: RAL 9006
Axiale belasting: 34 kN Radiale belasting: 58 kN
Hoog licht:

zwenkende aandrijving voor zonne volgend systeem

,

zonnedrijversaandrijving

De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem



Beschrijving



Verstrekt de zwenkende aandrijving van Hangtuo een grote verhouding in één enkel geoptimaliseerd stadium van tandwieloverbrenging, voor gewicht tegenover prestaties. De lagers en de toestellen worden geassembleerd in een zelf-behoudt laag-profiel, en klaar-aan-installeren huisvesting, toelatend het product om aan alle as en radiale krachten te reageren, en resulterend het overhellen gecreeerde ogenblikken in de opwindendste toepassingen. Deze hoogst-aanpasbare producten kenmerken sterke schokweerstand, prestaties met lange levensuur, vlotte omwenteling, ook dragende bescherming, en verzegelde aandrijvingsopties. Alle technische die voordelen, met industrie-leidende kwaliteitsnormen worden gecombineerd, maken Hangtuo-tot producten de ideale kandidaten voor prestaties-kritieke, op zwaar werk berekende toepassingen.



De dubbele As Zonne zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem 0



Zwenk Aandrijving het Werk Principe



De worm wordt gedreven door de motor, die de buitenring van de zwenkende ring om drijft te roteren; de buitenringsoutput de torsie door de flens en de binnenring van de zwenkende ring in de huisvesting wordt bevestigd. De zwenkende aandrijving heeft omgekeerde zelfsluitend wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken.


Prestatiesgrafiek van SDE


Model Verhouding Nominaal vermogentorsie Het overhellen Torsie Aslading Radiale Lading Het houden van Torsie Efficiency Precisie Zelfsluitend Gewicht
N.m N.m kN kN N.m graad Ja kg
3“ 31:1 300 1500 3.6 15 7000 40% ≤0.1 Ja 21kg
5“ 37:1 650 5000 16 27 9200 40% ≤0.1 Ja 32kg
7“ 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 54kg
9“ 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 88kg
12“ 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 157 kg
14“ 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 214kg
17“ 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 315kg
21“ 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 481kg
25“ 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 682 kg


 Verklarende woordenlijst van Zeer belangrijke Parameters

Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.

De aangepaste Diensten


1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
