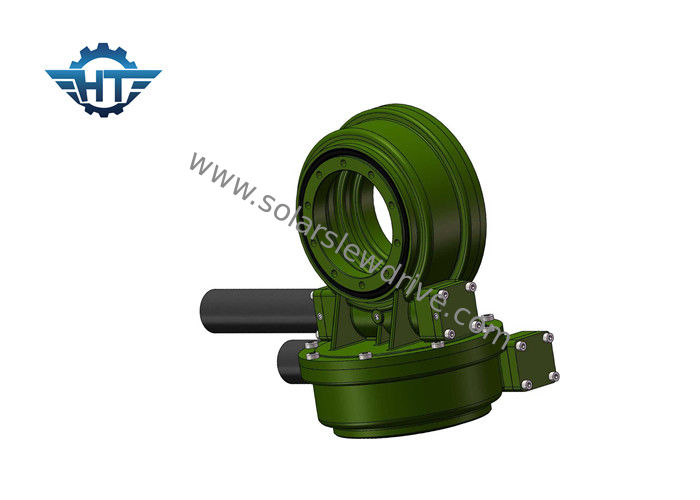

De dubbele Kleine As zwenkt Aandrijving met de Planetarische Aangepaste Motor van 24VDC voor Zonne Volgend Systeem

Name: De dubbele Kleine As zwenkt Aandrijving met de Planetarische Aangepaste Motor van 24VDC voor Zonne Volgend Systeem
Brand: HangTuo
SKU: SDE7“
Price: 280 USD
Availability: InStock
Rating: 4.8 (128 reviews)

Productdetails:

Plaats van herkomst:	China
Merknaam:	HangTuo
Certificering:	CE, ISO9001
Modelnummer:	SDE7“

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk
Prijs:	USD 280~504 / pc
Verpakking Details:	Triplex vak
Levertijd:	15~45 dagen
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	2000 PCS PER MAAND

Contact

Gedetailleerde productomschrijving

Materiaal:	50Mn, 42CrMo	model:	SDE7“
Toestelverhouding:	57:1	Nominaal vermogentorsie:	2000 NM
Het houden van Torsie:	13500 NM	Het overhellen torsie:	13200 NM
Efficiëntie:	40%	Standaardkleur:	RAL 9006
aslading:	34 KN	Radiale Lading:	58 KN
Hoog licht:	solar tracker drive , solar slew drive

De dubbele Kleine As zwenkt Aandrijving met de Planetarische Aangepaste Motor van 24VDC voor Zonne Volgend Systeem

Beschrijving

Verstrekt de zwenkende aandrijving van Hangtuo een grote verhouding in één enkel geoptimaliseerd stadium van tandwieloverbrenging, voor gewicht tegenover prestaties. De lagers en de toestellen worden geassembleerd in een zelf-behoudt laag-profiel, en klaar-aan-installeren huisvesting, toelatend het product om aan alle as en radiale krachten te reageren, en resulterend het overhellen gecreeerde ogenblikken in de opwindendste toepassingen. Deze hoogst-aanpasbare producten kenmerken sterke schokweerstand, prestaties met lange levensuur, vlotte omwenteling, ook dragende bescherming, en verzegelde aandrijvingsopties. Alle technische voordelen, die met industrie-leidende kwaliteitsnormen worden gecombineerd, maken Hangtuo-tot producten de ideale kandidaten voor prestaties-kritieke, op zwaar werk berekende toepassingen.

Zwenk Aandrijving het Werk Principe

De worm wordt gedreven door de motor, die de buitenring van de zwenkende ring om drijft te roteren; de buitenringsoutput de torsie door de flens en de binnenring van de zwenkende ring in de huisvesting wordt bevestigd. De zwenkende aandrijving heeft omgekeerde zelfsluitend wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken.

Prestatiesgrafiek van SDE

Model	Verhouding	Nominaal vermogentorsie	Het overhellen Torsie	Aslading	Radiale Lading	Het houden van Torsie	Efficiency	Precisie	Zelfsluitend	Gewicht
Model	Verhouding	N.m	N.m	kN	kN	N.m	Efficiency	graad	Ja	kg
3“	31:1	300	1500	3.6	15	7000	40%	≤0.1	Ja	21kg
5“	37:1	650	5000	16	27	9200	40%	≤0.1	Ja	32kg
7“	57:1	1750	7000	34	58	13200	40%	≤0.1	Ja	54kg
9“	61:1	4300	16000	60	130	27200	40%	≤0.1	Ja	88kg
12“	78:1	5600	25000	77	190	40560	40%	≤0.1	Ja	157 kg
14“	85:1	6750	48000	110	230	44200	40%	≤0.1	Ja	214kg
17“	102:1	9460	67000	142	390	53040	40%	≤0.1	Ja	315kg
21“	125:1	16000	89000	337	640	65000	40%	≤0.1	Ja	481kg
25“	150:1	21450	112000	476	950	89000	40%	≤0.1	Ja	682 kg

Verklarende woordenlijst van Zeer belangrijke Parameters

Het overhellen Ogenbliktorsie: De torsie is de lading die met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als qorque die door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.

De aangepaste Diensten

1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
