Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | Model: | SDE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 Nm |
Het houden van Torsie: | 13500 Nm | Het overhellen Torsie: | 13200 Nm |
efficiency: | 40% | Standaardkleur: | RAL 9006 |
Axiale belasting: | 34 kN | Radiale belasting: | 58 kN |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zonnedrijversaandrijving |

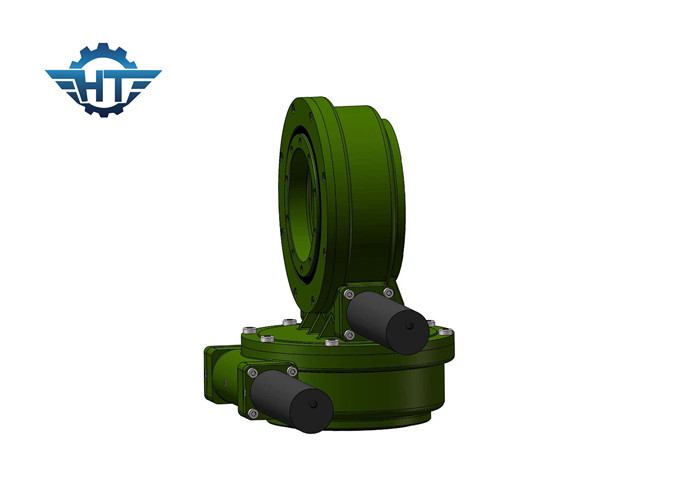

De dubbele As Zonnedrijver zwenkt Aandrijving met Planetarische Aangepaste Motor voor Zonne Volgend Systeem
Inleiding
SDE7 zwenkt de 7 duim dubbele as aandrijving is perfect voor situaties die behoeftespoor naar de zon de hele tijd van zonsopgang aan zonsondergang. Het kan de energieproductiecapaciteit verbeteren. De typische toepassingen omvatten dubbele as zonnedrijvers, kan het ook van toepassing geweest in satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen.
Eigenschappen
1. Binnen wikkelend wormaandrijving
2. Multitandcontact om hoge lading te verzekeren
3. Zelfsluitende functie
4. Kan met verschillend soort motoren worden aangepast
Het Technische Blad van SDE
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | kN | kN | N.m | graad | kg | ||||
3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5“ | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Verklarende woordenlijst van Zeer belangrijke Parameters
Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
Toepassing
De zwenkende aandrijving kan voor een brede waaier van toepassingen worden gebruikt. De gebieden van plaatsing strekken zich van graafwerktuigen en kranen, bovengrondse mijnbouw en windturbines uit, aan antenne. Andere gebieden van toepassing omvatten techniek en zonne volgend systeem.
