Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
Het houden van Torsie: | 13500 NM | Het overhellen torsie: | 7500 NM |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
aslading: | 34 KN | Radiale Lading: | 58 KN |
Hoog licht: | hydraulisch zwenk motor,zwenkend toestel |

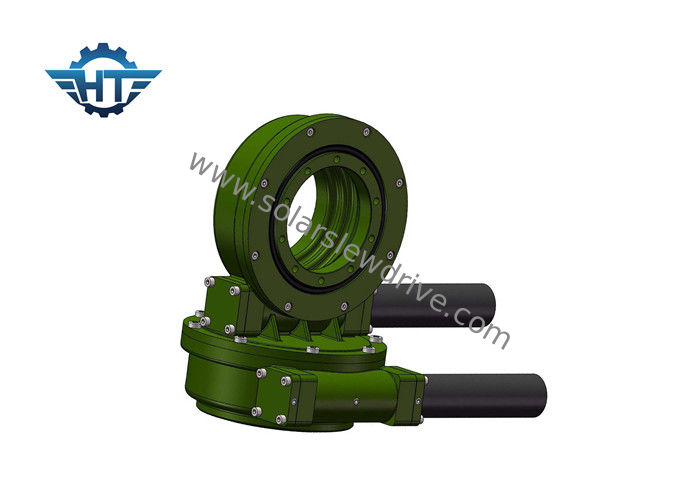

SDE dubbele as zonne-zwenkaandrijving met planetaire reductiemotor, lange levensduur
Invoering
SDE7 7-inch dubbele as zwenkaandrijving is perfect voor situaties waarbij de zon altijd van zonsopgang tot zonsondergang moet worden gevolgd. Het kan de energieproductiecapaciteit vergroten. Typische toepassingen zijn tweeassige solar trackers, het kan ook worden toegepast in satelliet- en radarschalen, machines die 360 graden in beide richtingen moeten bewegen.
Type zwenkaandrijving Zonnevolgsysteem
1) Optimale helling vast
Op lage breedtegraden is de toename in elektriciteitsopwekking minimaal vanwege de lagere optimale helling (zoals bij 8 °, bijna geen toename); Op hoge breedtegraden is de optimale helling groot en is de hoeveelheid opgewekte elektriciteit aanzienlijk hoger (bijvoorbeeld met ongeveer 25% bij 50 °)
2) Platte enkele as
Het volgt de verandering van de invalshoek binnen een dag van de zon, en de snelheid waarmee de elektriciteitsproductie op lage breedtegraden toeneemt, is aanzienlijk beter dan die op hoge breedtegraden. Algemeen wordt aangenomen dat vlakke tracking met één as geschikter is voor het gebruik van de breedtegraden minder dan 30 °.
3) Schuine enkele as
Het is meer geschikt voor hoge breedtegraden.
4) dubbele as volgen
Deze benadering is duidelijk de hoogste in de toename van elektriciteitsopwekking als gevolg van het volgen van veranderingen in de invalshoek van de zon binnen een dag en binnen een jaar.
5) Vast verstelbaar
Dit type is gebaseerd op de verandering van de invalshoek binnen een jaar na de zon om de helling van de beugel aan te passen, waardoor een toename in stroomopwekking wordt bereikt
Het meest fundamentele verschil tussen de verschillende montagemethoden is het verschil in de stroomopwekking die ze brengen. Natuurlijk zullen er verschillen zijn in initiële investerings- en operationele onderhoudskosten.
Planetaire reductoren zijn ideaal voor toepassingen die een hoog koppel vereisen in een klein pakket en een uitgaande as met coaxiale uitlijning
SDE Technische prestaties
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Aangepaste services
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
