Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | VE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 1750Nm |
Het houden van Torsie: | 13200Nm | Het overhellen torsie: | 7000Nm |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | solar tracker drive,solar slew drive |

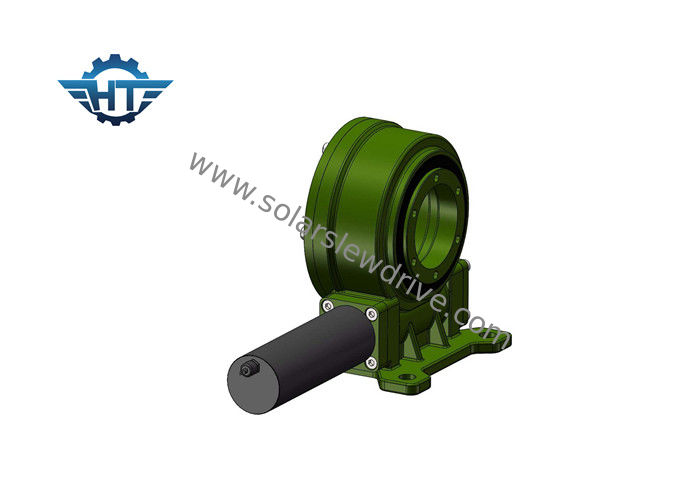

VE7 de verticale Zonnedrijver zwenkt Aandrijving met Planetarische het Toestelmotoren van 24VDC voor Zonnedrijvers
Beschrijving
De verticaal zwenkt aandrijving verticaal wordt opgezet, wordt het specifiek ontworpen voor vlakke enige as zonne volgende systemen die vereisen east-to-west volgend naar de zon voor. De nauwkeurige omwenteling van de verticaal zwenkt aandrijving toestaat het mechanisme om volkomen te volgen. Dit soort verticale zwenkende aandrijving wordt vervaardigd gebruikend de recentste technologie die zandlopermechanisme opneemt.
Voordelen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. 360 graad roterende waaier
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren
5. Zelfsluitende functie
Technische Gegevens
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8“ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
De aangepaste Diensten
1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Het overhellen Ogenbliktorsie: Deze torsie is de ernstlading die met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
