Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HANGTUO |
Certificering: | CE, ISO9001 |
Modelnummer: | VE5 |
Min. bestelaantal: | 1 pc |
---|---|
Prijs: | 145~226 USD/PC |
Verpakking Details: | Triplex vak |
Levertijd: | 15 ~ 30 dagen |
Levering vermogen: | 12000 PCS/year |
Type: | Zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
---|---|---|---|
Toepassing: | zonne-energie systeem | Garantie: | 10 jaar |
kleur: | vereiste klant | formaat: | 3 duim - 25 Duim |
Motor: | 24V | Functie: | lange levensduur |
Hoog licht: | de zwenkende ring van het wormtoestel,de motor van het wormtoestel |

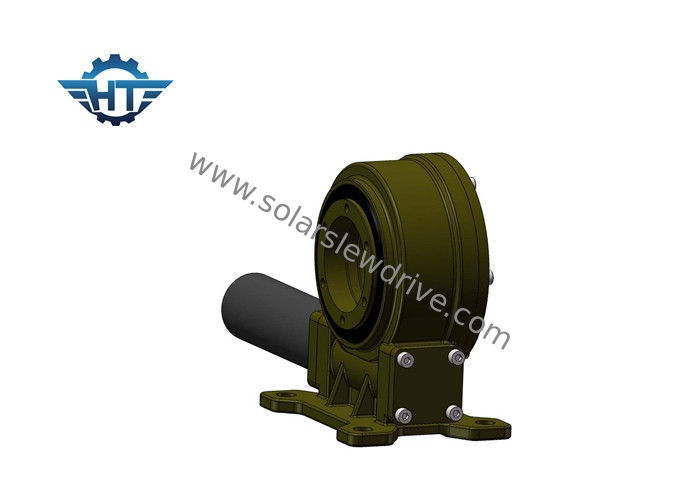

Zonne-zwenkaandrijving Ve Zwenkaandrijving met één as Wormwiel voor zonne-volgsysteem
Omschrijving
Een zwenkaandrijving, gewoonlijk aangeduid als een wormaandrijving of zwenklagers, is een compleet, klaar om te installeren systeem dat bestaat uit tandwiel- of zwenkringlager, worm, basis en volledig gesloten behuizing. Het kan worden aangepast met hydraulische of elektrische motoren, planetaire versnellingsbakken.
Kenmerken
1. Rotatie 360 graden
2. Aansluiting van een aandrijfmotor aan de linker- of rechterkant
3. Tijdens de installatie is het niet nodig om de tandwielspeling aan te passen; dit is al door de producent ingesteld vóór de fabriek
4. Vet was al eerder in de fabriek gevuld
4. Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6. Het tandwiel blokkeert zichzelf; daarom is een rem niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
8. Hoog kantelmoment, geschikt voor horizontale installatie
Prestatieparameters verticale zwenkaandrijving
Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
