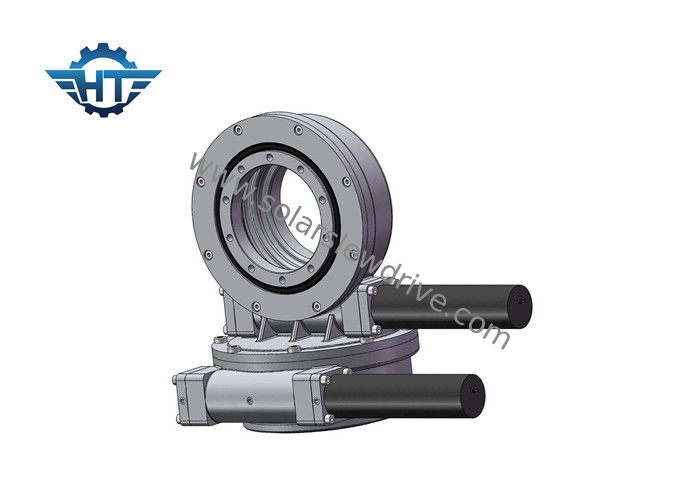

De Wormaandrijving van de twee As zwenkt de Hoge Torsie Aandrijving met 24vdc Aangepaste Motor voor Zonnedrijver

De Wormaandrijving van de twee As zwenkt de Hoge Torsie Aandrijving met 24vdc Aangepaste Motor voor Zonnedrijver

  • De Wormaandrijving van de twee As zwenkt de Hoge Torsie Aandrijving met 24vdc Aangepaste Motor voor Zonnedrijver
  • De Wormaandrijving van de twee As zwenkt de Hoge Torsie Aandrijving met 24vdc Aangepaste Motor voor Zonnedrijver
De Wormaandrijving van de twee As zwenkt de Hoge Torsie Aandrijving met 24vdc Aangepaste Motor voor Zonnedrijver
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SDE7“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 398~456/ pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo model: SDE7“
Toestelverhouding: 57:1 Nominaal vermogentorsie: 2000 NM
Het houden van Torsie: 13500 NM Het overhellen torsie: 13200 NM
Efficiëntie: 40% Standaardkleur: RAL 9006
Hoog licht:

de zwenkende ring van het wormtoestel

,

de motor van het wormtoestel

Dubbele as Hoge torsie Wormaandrijving Zwenkaandrijving met 24vdc reductiemotor voor Solar Tracker

Omschrijving

Zonne-volgsystemen omvatten eenassig zonne-volgsysteem en dubbelassig zonne-volgsysteem. Het eenassige zonnevolgsysteem omvat een gekanteld en vlak enkelvolgsysteem.

Voor een tweeassig volgsysteem voor zonne-energie, gebaseerd op de differenct-beugelstructuur, kunnen drie soorten zwenkaandrijvingen worden toegepast:

1. Gebruik twee horizontale zwenkaandrijvingen met één as.

2. gebruik een horizontaal (se type) en een ander verticaal (ve type).

3. gebruik een tweeassige zwenkaandrijving.

Met al deze oplossingen kan de zon zowel verticaal als horizontaal worden gevolgd, wat betekent dat u de zon altijd moet volgen met direct zonlicht.

Zwenkwielen toegepast in Dual Axis Solar Tracker

productnaam SDE7 zwenkaandrijvingen
Uitgangskoppel 980 Nm; 723 ft.lbs
Max output koppel 1938 Nm; 1429 ft.lbs
Kantelmoment Koppel 7000 Nm; 5163 ft.lbs
Houdkoppel 13200 Nm; 9736 ft.lbs
Statische axiale beoordeling 133,20 kN; 29943 pond
Statische radiale beoordeling 53 kN; 11977 lb
Dynamische axiale beoordeling 31,90 kN; 7171 lb
Dynamische radiale beoordeling 27,91 kN; 6274 lb
Motor alternatieven 12/24 / 48VDC motor; Stappenmotor; Borstelloze motor
Producten stijl Dubbele as; CPV / HCPV; Zonneschotel; Zonne toren
Toepassing Feature Zonne-volgsysteem, industriële machine
Aanbevolen vierkant van paneel 30 vierkante meter

SDE Slew Drives Prestatietabel

Model Verhouding Nominaal uitgangskoppel Kantelkoppel Axiale belasting Radiale belasting Houdkoppel rendement precisie Zelfborgend Gewicht
nm nm kN kN nm mate Ja kg
3" 31: 1 300 1500 3.6 15 7000 40% ≤0.1 Ja 21kg
5" 37: 1 650 5000 16 27 9200 40% ≤0.1 Ja 32kg
7" 57: 1 1750 7000 34 58 13200 40% ≤0.1 Ja 54kg
9" 61: 1 4300 16000 60 130 27200 40% ≤0.1 Ja 88kg
12" 78: 1 5600 25000 77 190 40560 40% ≤0.1 Ja 157 kg
14" 85: 1 6750 48000 110 230 44200 40% ≤0.1 Ja 214kg
17" 102: 1 9460 67000 142 390 53040 40% ≤0.1 Ja 315kg
21" 125: 1 16000 89000 337 640 65000 40% ≤0.1 Ja 481kg
25" 150: 1 21450 112000 476 950 89000 40% ≤0.1 Ja 682 kg

applicatons

Aangepaste services


1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
