7 duim 2 Kleine As zwenkt Aandrijving met 24Vdc-Toestelmotor of Nema voor Satellietantenne

Name: 7 duim 2 Kleine As zwenkt Aandrijving met 24Vdc-Toestelmotor of Nema voor Satellietantenne
Brand: HangTuo
SKU: SDE7“
Price: 398 USD
Availability: InStock
Rating: 4.6 (169 reviews)

Productdetails:

Plaats van herkomst:	China
Merknaam:	HangTuo
Certificering:	CE, ISO9001
Modelnummer:	SDE7“

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk
Prijs:	USD 398~456/ pc
Verpakking Details:	Triplex vak
Levertijd:	15~45 dagen
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	2000 PCS PER MAAND

Contact

Gedetailleerde productomschrijving

Materiaal:	50Mn, 42CrMo	model:	SDE7“
Toestelverhouding:	57:1	Efficiëntie:	40%
Standaardkleur:	RAL 9006	Zelf-slot:	Ja
Garantie:	5~10 jaar	Toepassing:	Zonne-energie
Hoog licht:	Zwenkende Ringsaandrijving , de motor van de wormaandrijving

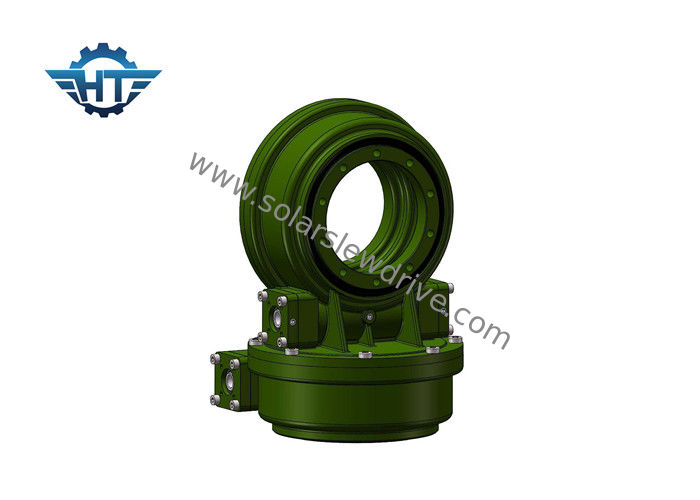

7 inch dubbele as kleine zwenkaandrijving met 24Vdc reductiemotor of Nema voor satellietantenne

Omschrijving

De zwenkaandrijving van de wormwieloverbrenging biedt betere beschermende prestaties, geweldig transmissiekoppel, betere slagvastheid en een lange levensduur. De meest voorkomende zwenkaandrijvingtoepassing voor de tweeassige zwenkaandrijvingen zijn tweeassige zonnetrackers, zoals CSP (heliostaten, ook wel toren genoemd), geconcentreerde fotovoltaïsche cellen (CPV), satellietantenne of radarschotels. Andere toepassingen zijn onder meer autoliften, robotarmpositioneerders en podiumapparatuur.

Solar Tracker dubbelassige zwenkaandrijving is de perfecte oplossing in de dubbelassige zonne-volgtoepassingen.

Zwenkaandrijvingen toegepast in satellietantenne

productnaam	SDE7 Zwenkaandrijving
Uitgangskoppel	980 Nm; 723 ft.lbs
Max output koppel	1938 Nm; 1429 ft.lbs
Kantelmoment Koppel	7000 Nm; 5163 ft.lbs
Houdkoppel	13200 Nm; 9736 ft.lbs
Statische axiale beoordeling	133,20 kN; 29943 pond
Statische radiale beoordeling	53 kN; 11977 lb
Dynamische axiale beoordeling	31,90 kN; 7171 lb
Dynamische radiale beoordeling	27,91 kN; 6274 lb
Motor alternatieven	12V / 24V Motor; Stappenmotor; Borstelloze motor
Producten stijl	Dubbele as; Enkele as; CPV / HCPV; Zonneschotel; Parabolisch; Zonne toren
Toepassing Feature	Zonne-volgsysteem, industriële machines
Zonnestelsel vierkante meter	30 ㎡

Prestatietabel

Model	Verhouding	Nominaal uitgangskoppel	Kantelkoppel	Axiale belasting	Radiale belasting	Houdkoppel	rendement	precisie	Zelfborgend	Gewicht
Model	Verhouding	nm	nm	kN	kN	nm	rendement	mate	Ja	kg
3"	31: 1	300	1500	3.6	15	7000	40%	≤0.1	Ja	21kg
5"	37: 1	650	5000	16	27	9200	40%	≤0.1	Ja	32kg
7"	57: 1	1750	7000	34	58	13200	40%	≤0.1	Ja	54kg
9"	61: 1	4300	16000	60	130	27200	40%	≤0.1	Ja	88kg
12"	78: 1	5600	25000	77	190	40560	40%	≤0.1	Ja	157 kg
14"	85: 1	6750	48000	110	230	44200	40%	≤0.1	Ja	214kg
17"	102: 1	9460	67000	142	390	53040	40%	≤0.1	Ja	315kg
21"	125: 1	16000	89000	337	640	65000	40%	≤0.1	Ja	481kg
25"	150: 1	21450	112000	476	950	89000	40%	≤0.1	Ja	682 kg

applicatons

Dubbelassig zonnevolgsysteem

Precisie-instrumenten

CPV

Schotel

Satellietantenne

Aangepaste services

1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
