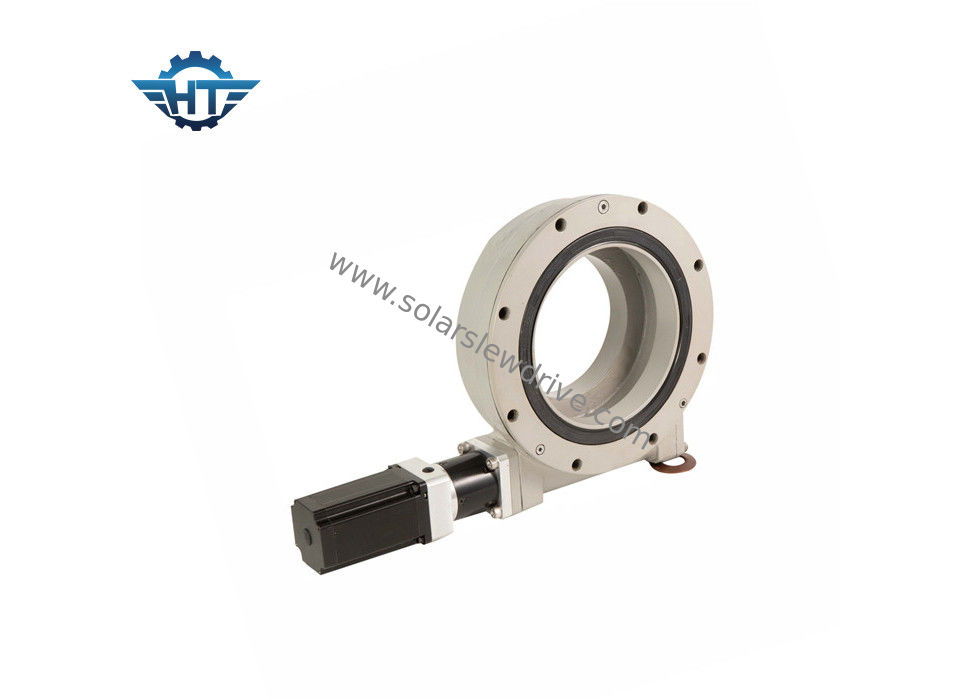

Se-de Reeksen Zonne zwenken Aandrijvingsversnellingsbak In bijlage met Toestelmotor voor Zonne Volgend Systeem
Productomschrijving
Modelcode:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE: Se-horizontaal zwenk aandrijving
De ve-verticaal zwenkt aandrijving
De sde-dubbele as zwenkt aandrijving
2- Productgrootte, eg.3“, 5“, 7“, 9“, 12“, 14“, 17“, 21“, 25“
3“ zwenk aandrijving, verminderingsverhouding: 31.
5“ zwenk aandrijving, verminderingsverhouding: 37.
7“ zwenk aandrijving, verminderingsverhouding: 57.
9“ zwenk aandrijving, verminderingsverhouding: 61.
12“ zwenk aandrijving, verminderingsverhouding: 78.
14“ zwenk aandrijving, verminderingsverhouding: 85.
17“ zwenk aandrijving, verminderingsverhouding: 102.
21“ zwenk aandrijving, verminderingsverhouding: 125.
25“ zwenk aandrijving, verminderingsverhouding: 150.
3- A: Techniekniveau, A, B, C, etc…
4- XXX: De verminderingsverhouding.
5- M: M-metrische het opzetten draden, niets-Schroefgat door Britse meting. M
6- HX: HA het doven
HC-geen het doven
Kneedbaar Ijzer HD-Austempered
HK QPQ
HN-Nitriding
7- 25M: B-6B latinput
12M-φ12 gateninput
25M-φ25 gateninput
160-160CC hydraulische motorinput
24-24V de input van de toestelmotor
220-220V de input van de toestelmotor
380-380V de input van de toestelmotor
8-r: R-juiste kant, motorpositie. L linkerkant, motorpositie.
9-c: C-afgedekt eind. E-levering Codeur. A - weg, hydraulische havenpositie & richting. I - binnen, hydraulische havenpositie & richting. U omhoog, hydraulische havenpositie & richting. D - neer, hydraulische havenpositie & richting.
10- 2: Leeg-Enig niets-wormaantal, 2-dubbel
11-REV.A: Versienummer A B C etc….
Bericht: Wij zullen de klantencode toevoegen wanneer de klanten speciaal vereiste heeft.
Performace van SE-Reeks
| Model |
Verhouding |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (N.m) |
Het houden van Torsie (N.m) |
Aslading (kN) |
Radiale Lading (kN) |
Efficiency |
Precisie (°) |
Zelfsluitend |
Gewicht (kg) |
| 1“ |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Ja |
6 |
| 3“ |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Ja |
8 |
| 5“ |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Ja |
12 |
| 7“ |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Ja |
21 |
| 9“ |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Ja |
49 |
| 12“ |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Ja |
61 |
| 14“ |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Ja |
63 |
| 17“ |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Ja |
105 |
| 21“ |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Ja |
149 |
| 25“ |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Ja |
204 |
Vervoer, Behandeling & Opslag
Het vervoer slechts in horizontale positie, effecten zou moeten worden vermeden.
Draag het werkhandschoenen en ben zorgvuldig wanneer behandeling zwenken aandrijving.
Gebruik de gaten van de ringen in zwenken aandrijving om bouten voor, en plaatsing brandkast te bevestigen die hijst behandelt.
De opslag slechts in een horizontale positie en in gesloten ruimten, houdt het nat het worden weg, duurt de bescherming van de oppervlaktecorrosie van blootgestelde het koppelen oppervlakten ongeveer 1 maand in gesloten verpakking. De langere periodeopslag vereist speciale beschermende maatregelen.
Uitgepakt vervoeren zwenkt ringen
Verticaal vervoert het gebruiks geschikte opheffende toestel nooit product
Uitgepakt zwenk aandrijving kan met opheffend toestel in de volgende omstandigheden worden vervoerd:
- Het opheffende toestel moet geschikt voor de lading van het eenheidsvervoer worden gevormd.
- De ringsbouten moeten geschikt voor het gewicht van de vervoerseenheid worden gevormd.
- Zwenk aandrijving slechts zal vervoerd worden alleen.
- Het vervoer binnen het bedrijf zal slechts horizontaal uitgevoerd worden.
