Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE1 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~150/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | 1 duim | Toestelverhouding: | 32:1 |
---|---|---|---|
Efficiëntie: | 40% | Type: | Horizontale |
Toepassing: | Zonne-energie | OEM Service: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Stuurprogramma: | 24V toestelmotor |
Hoog licht: | solar slew drive,slewing drive for solar tracking system |

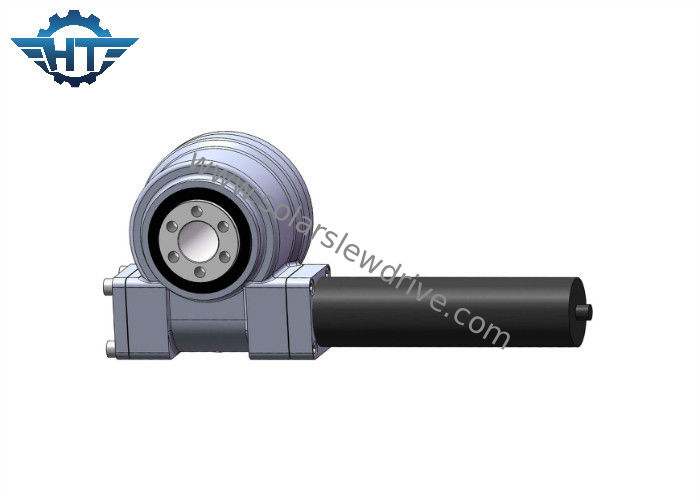

Draaimoment met hoge torsie Draaikransaandrijving IP66 voor zonne-volgsysteem
Beschrijving
Draaikransaandrijving wordt ook zwenklager, draaikransaandrijving, draaikransaandrijving of zwenkreductiemiddel genoemd, enz. Het wordt meestal gebruikt in de lucht- en ruimtevaart, zonne-energiesystemen, windturbines, satellietomroepsystemen en technische machines zoals vrachtwagenkranen en man liften, enz. De laatste jaren wordt het goed gebruikt in fotovoltaïsche energieopwekkingssystemen.
De zwenkaandrijving kan radiale en axiale belastingen veilig vasthouden en een draaimoment overbrengen. De rotatie kan op een enkele as zijn, of op meerdere assen samen. Draaikransaandrijvingen worden gemaakt door tandwielen, lagers, afdichtingen, behuizing, motor en andere hulpcomponenten te produceren en deze in een afgewerkte versnellingsbak te monteren
voordelen
1. Rotatie 360 graden
2. Aansluiting van een reductiemotor aan de linker- of rechterkant
3. Tijdens de installatie is het niet nodig om de tandwielspeling aan te passen; dit is al door de producent ingesteld vóór de fabriek
4. Smeer voor de fabriek
5. Rationeel ruimtegebruik
6. De versnelling is zelfremmend, een rem is niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
Parameters van SE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
