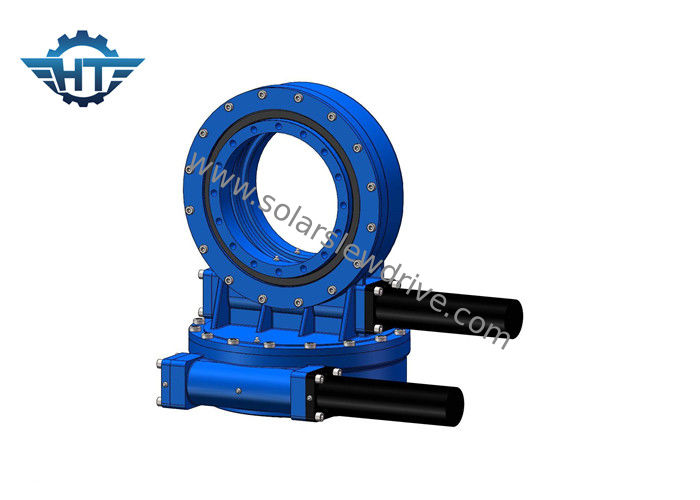

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1200/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE3 |
---|---|---|---|
Toestelverhouding: | 31:1 | Nominaal vermogentorsie: | 600 NM |
Het houden van Torsie: | 5800 NM | Het overhellen torsie: | 1800 NM |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | solar slew drive,slewing drive for solar tracking system |
De zwenkaandrijving is een perfect bewegingsbesturingsproduct voor de toepassing die rotatiekoppelsterkte, lage snelheid en goede nauwkeurigheid vereist.
Zwenkaandrijving voor zonne-energie: het is ontworpen in fotovoltaïsche rotatie van zonnepanelen en verbetert de efficiëntie van stroomopwekking. Geconcentreerde zonne-energie omvat zonneconcentrator-zonneschotel, CPV (geconcentreerde fotovoltaïsche zonne-energie), CSP (geconcentreerde zonne-energie), parabolische zonne-trog, PV-tracker ( oplossingen voor zonne-tracking met één as en dubbele as ).
Voor windgeneratoren: zwenkaandrijvingen worden gebruikt om het voetstuk in windturbines te roteren
Voor bouwmachines toepassing: wijd toegepast op gemonteerde vrachtwagenkraan, hoogwerker, kranen, houtgrijper
Voor industriële markt: automatisering en CNC-assemblagelijn, robotarm
Voor satelliet: ruimtecommunicatie en globale positioneringssystemen in satellietschotel
Applicaiton in Parabolic CSP
S- aandrijvingen zijn een perfect roterend onderdeel voor CSP parabolische trog. Een parabolische trog past zonnevolgende gebogen spiegels toe (parabolische troggen genoemd) om de energie van de zon en bijgevolg de efficiëntie van de warmteproductie te maximaliseren. De zonnestralen worden opgevangen en gereflecteerd op een ontvangerpijp gevuld met een warmteoverdrachtsvloeistof (water of thermische olie) die zich in het centrale punt van de troggen bevindt.
voordelen
1. Ons technisch team concentreert zich op het ontwerp van de zwenkaandrijving en ontwikkelt dit al meer dan 10 jaar
2. Strikte procescontrole, toonaangevende testmethoden, traceerbaarheid van vracht
3. Professioneel technisch serviceteam om elk probleem van draaiende aandrijving op te lossen
SDE-serie prestatieparameter
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Over ons
We zijn toegewijd aan het onderzoeken, ontwikkelen en toepassen van hoogwaardige, hoogwaardige transmissieapparatuurproducten, die een betrouwbare mechanische actuator bieden voor horizontale eenasige, tweeassige fotovoltaïsche volgsystemen, CSP, CPV zonne-volgontwerp.
