Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1200/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Structuur: | Worm en Wormwheel | Materiaal: | 42CrMo |
---|---|---|---|
Garantie: | 10 jaar | Toepassing: | Toren CSP |
formaat: | Op maat | kleur: | Zoals gevraagd |
Motor: | 24V gelijkstroom | Doorlooptijd: | 7 ~ 15 dagen |
Hoog licht: | solar tracker drive,slewing drive for solar tracking system |

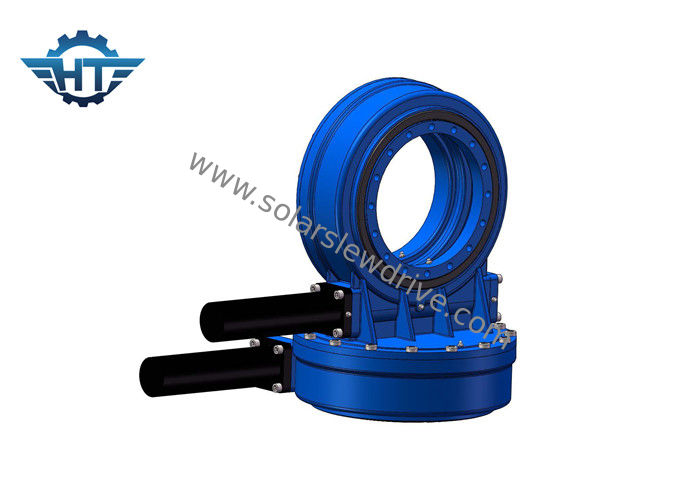

Hoge stokke kleine zwenkringlager tandwielaandrijving voor dubbele asheliostaat en parabolisch
Beschrijving
Onze SDE-serie zwenkaandrijving voornamelijk gebruikt voor PV, STP, CSP zonnevolgsystemen, dit model heeft een dubbele as voor horizontale en hoogterichtingen. Het kan worden gebruikt voor 10 vierkante meter zonnepanelen.
We zijn toegewijd aan het onderzoeken, ontwikkelen en toepassen van hoogwaardige, zwenkaandrijvingen met precisie, we bieden betrouwbare horizontale assen met dubbele as, zwenklagers met twee assen en zwenkaandrijvingen voor volgsystemen voor zonne-energie, CSP, CPV-volgsystemen voor zonne-energie enz. Onze professionele en hoogwaardige producten zal ook goed worden toegepast als een stabiele oplossing op hoogwerkers, vrachtwagenkraan, houtgrijper, boorinstallatie, spuitapparatuur, voertuig met hydraulische module, geautomatiseerde assemblagelijnen, windgiersystemen, enz.
Voordeel
1. Sterk kantelend moment op basis van de draaikrans
2. Adopteer omhullende wormaandrijving
3. Rijd grotere belasting voor het gebruik van multi tand contact
4. Zelfsluitende functie
SDE-prestatieparameters
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57: 1 | 2.000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61: 1 | 4.300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78: 1 | 5.800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
toepassingen
De meest voorkomende toepassingen van draaikranslagers of zwenkaandrijvingen zijn tweeassige zonnetrackers en eenassige zonnetrackers, zoals heliostatica, parabolische, fresnel en geconcentreerde fotovoltaïsche cellen (CPV), satelliet- of radarschalen, platte of schuine eenassige zonnetrackers enz. Andere toepassingen zijn onder meer autoliften, robotarmpositioneerders en podiumapparatuur.
