Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 248~380/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | VE9 | Zelf-slot: | Ja |
---|---|---|---|
certificaat: | ISO 9001, CE | Garantie: | 5~10 jaar |
Materiaal: | 50Mn, 42CrMo | Toepassing: | Industriële |
kleur: | RAL6001 | Nauwkeurigheid: | ≤0.1 |
Hoog licht: | de zwenkende ring van het wormtoestel,de motor van het wormtoestel |

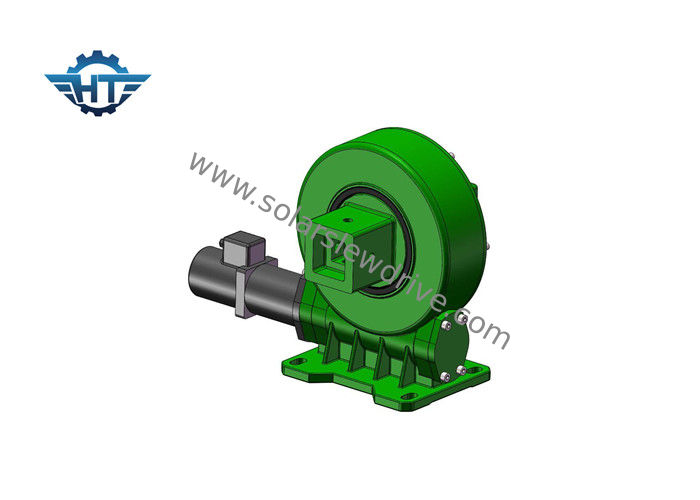

Verticale zonne-zwenkaandrijving met 220VAC-motor voor zonne-volgsysteem met één as
Productomschrijving
De zwenkaandrijving van de wormwieloverbrenging is een transmissiemechanisme met volledige cyclische reductie geïntegreerd in een aandrijfkrachtbron. De lagers met hoge precisie worden gebruikt als een transmissievolger en een bevestigingsdeel van een mechanisme en een actief deel en een aandrijfbron zijn bevestigd aan een van de binnen- en buitenringen van de draaikrans. De andere ring wordt beschouwd als zowel de transmissievolger als de verbindingsbasis van het aangedreven werkende deel, zodat het zwenklager zelf een kenmerk van de rotatie met volledige cirkel heeft, de aandrijfkrachtbron en de hoofdtransmissie efficiënt zijn geconfigureerd. Het onderdeel maakt het een universeel reductietransmissiemechanisme dat de functies van rotatie, vertraging en een eenvoudige structuur en gemakkelijke fabricage en onderhoud tegelijkertijd integreert.
Prestaties van VE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Kenmerken
Zwenkaandrijving kan een onbeperkte omtreksrotatie en snelheidsreductie realiseren en is bestand tegen grotere axiale kracht, radiale kracht en kantelende kracht. Het geniet voordelen van hoge nauwkeurigheid, compacte structuur en groot draagvermogen.
toepassingen
De zwenkaandrijving wordt meestal gevonden in: windturbines, zware ladingtransporters, zonnetrackers, havenkranen, hydraulische apparatuur, kraanstuurmechanismen, automatiseringssystemen, zware lastmanipulators, gier- en pitch-controletafels.
