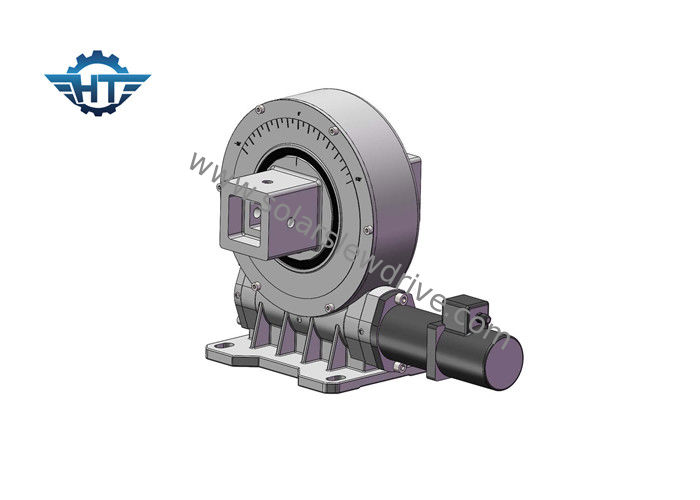

Planetaire versnelling zwenkaandrijving, VE9 zelfblokkerende enkele as voor volgsysteem op zonne-energie
Beschrijving
VE, verticale reeks toepassingen rijden planetaire tandwielkasten slew versnellingsbak voornamelijk voor lier kraan, zwenkende dekkraan, kraanlier ontwerp, graafmachine zwenkaandrijving, zwenkaandrijving voor zonne-tracking systeem etc. Onze unieke planetaire tandwielvertraging tandwielkast werkingsprincipe zelf maakt voor zonne-energie
tracker draagt een grote radiale belasting vanwege de evenredige verdeling van het koppel. Bovendien hebben onze zwenkaandrijvingen hydraulische motorconfiguraties. We hebben alle series zwenkwielen van de versnellingsbak voldoen aan de verschillende wensen van de klant.
Kenmerken
1. Draai ± 60 °, harde stop naar binnen om de veiligheid van het systeem te waarborgen
2. Sluit een aandrijfmotor aan vanaf de linker- of rechterkant
3. De vrije ruimte is al ingesteld door de producent vóór de fabriek, het is niet nodig om aan te passen tijdens de installatie
4. Vet was al eerder in de fabriek gevuld
4. Eenvoudige installatie en weinig onderhoud
5. Compact ontwerp en ruimtebesparend
6. Het tandwiel is zelfremmend, geen rem nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
8. Hoog kantelmoment, geschikt voor horizontale installatie
Prestatieparameters verticale zwenkaandrijving
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Toepassing
Zwenkwielen worden over de hele wereld gebruikt. De toepassingsgebieden zijn onder meer: als stuuroverbrenging in kraanaandrijving en
zware transporters, op hefplatforms, grijpers, tangen en andere roterende apparaten in de sector van de bouwmachines.
Zonne-volgsystemen, windenergie, schotels, satellietantenne enz.
