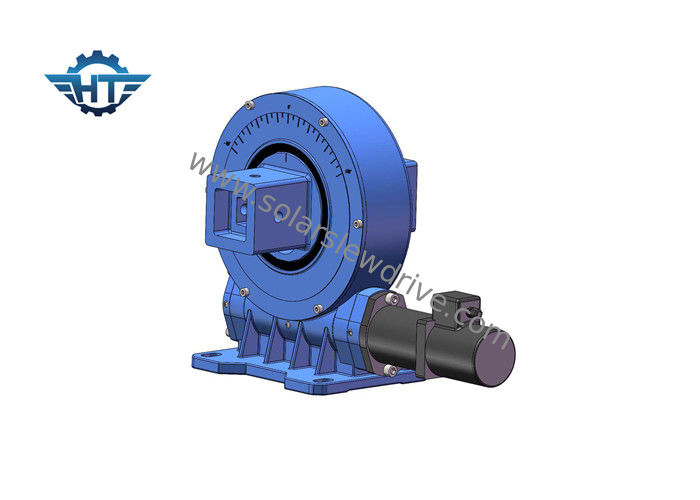

VE9 de enige Aandrijving van de As Zonne Zwenkende Ring met Vierkante Buis voor vlak Enig Volgend systeem

Name: VE9 de enige Aandrijving van de As Zonne Zwenkende Ring met Vierkante Buis voor vlak Enig Volgend systeem
Brand: HangTuo
SKU: VE9
Price: 280 USD
Availability: InStock
Rating: 5 (105 reviews)

Productdetails:

Plaats van herkomst:	China
Merknaam:	HangTuo
Certificering:	CE, ISO9001
Modelnummer:	VE9

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk
Prijs:	USD 280~380/ pc
Verpakking Details:	Triplex vak
Levertijd:	15~45 dagen
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	2000 PCS PER MAAND

Contact

Gedetailleerde productomschrijving

Materiaal:	50Mn, 42CrMo	model:	VE9
Toestelverhouding:	61:1	Nominaal vermogentorsie:	6100 NM
Het houden van Torsie:	36000 NM	Het overhellen torsie:	16300 NM
Efficiëntie:	40%	Standaardkleur:	RAL 9006
Hoog licht:	de zwenkende ring van het wormtoestel , de motor van het wormtoestel

VE9 Zonne- draaikransaandrijving met enkele as met vierkante buis voor plat enkelvoudig volgsysteem

Beschrijving

Zwenkaandrijvingen met één as roteren om één as. Deze producten zijn de standaard in zwenkaandrijvingen, het gemakkelijkst te installeren en het meest gebruikt. De VE biedt verticale montage en een volledig gesloten aandrijving in één krachtige unit.

Voordelen

1. Hoog tegenhoudkoppel

2. Zelfvergrendeling om de veiligheid van het zonnevolgsysteem te verbeteren

2. Harde stop binnen

3. Omhullende wormaandrijving naar binnen

4. Contact met meerdere tanden om hoge belasting te garanderen en speling te minimaliseren

Technische gegevens van VE zwenkende aandrijvingen

Model	Verhouding	Nominaal uitgangskoppel (Nm)	Kantelmoment (Nm)	Houdkoppel (Nm)	Axiale belasting (kN)	Radiale belasting (kN)	Efficiëntie	Precisie (°)	Zelfsluitend	Gewicht (kg)
3 "	31: 1	600	1500	1800	22	15	40%	≤0,1	Ja	12
5 "	37: 1	800	5000	9200	16	27	40%	≤0,1	Ja	18
7 "	57: 1	1750	7000	13200	34	58	40%	≤0,1	Ja	32
8 "	51: 1	2250	11200	20400	50	80	40%	≤0,1	Ja	28
9 "	61: 1	2250	16000	30800	60	130	40%	≤0,1	Ja	52
12 "	78: 1	4300	25000	40560	77	190	40%	≤0,1	Ja	65
14 "	85: 1	5600	48000	44200	110	230	40%	≤0,1	Ja	88
17 "	102: 1	6750	67000	53040	142	390	40%	≤0,1	Ja	135
21 "	125: 1	16000	89000	65000	337	640	40%	≤0,1	Ja	192
25 "	150: 1	21450	112000	89000	476	950	40%	≤0,1	Ja	251

Maatwerk

1. Speciaal ontwerp gebaseerd op verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden aangepast, zoals hydraulische motoren, stappenmotoren, elektromotoren enz.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaard kleur is RAL 9006.

Toepassingen

Zwenkende aandrijflagers worden meestal gevonden in toepassingen zoals: windturbines, zware laders, zonnevolgers, havenkranen, hydraulische apparatuur, kraanstuurmechanismen, automatiseringssystemen, zware ladingsmanipulatoren, gier- en pitchcontroletafels.
