Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE12 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1600/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 500 stuks per maand |
Materiaal: | 50Mn, 42CrMo | Zelf-slot: | Ja |
---|---|---|---|
Het overhellen torsie: | 54.4 kNm | Het houden van Torsie: | 40.5 kNm |
Toepassing: | Kranen | Installatieplaats: | bouwmachines |
Verpakking: | multiplex | Motor: | AC-motor |
Hoog licht: | de zwenkende ring van het wormtoestel,de motor van het wormtoestel |

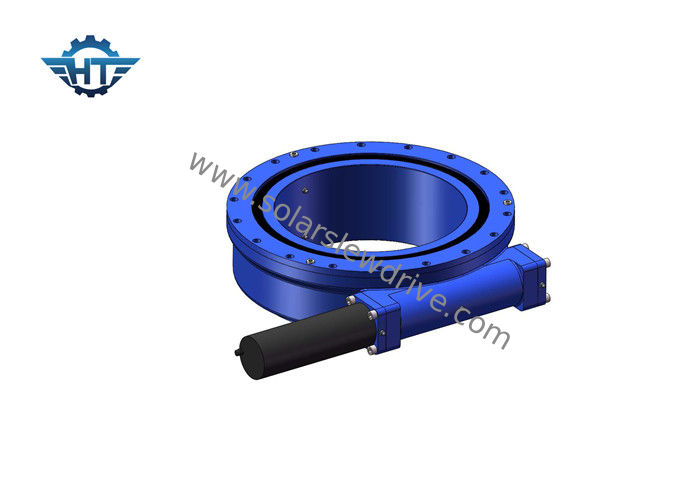

IP66 zwenkaandrijving versnellingsbak gekenmerkt met hoge nauwkeurigheid lage snelheid voor kranen en machines
Beschrijving
1. werktemperatuur
Draaikranslagers worden vaak binnen en buiten gebruikt waar blootstelling aan vocht en aanzienlijke verontreiniging mogelijk is. Normale temperatuurbereiken -40 ° F tot + 140 ° F (-40 ° C tot + 60 ° C) zijn standaard. Onze speciaal ontworpen draaikranslagers kunnen tegen een temperatuurbereik van -30 ℃ tot + 120 ℃. Het is geschikter in staat van warm en droog weer. Draaikransen ontworpen om in veeleisende omgevingen te werken.
2. Smering
Vet is het meest voorkomende smeermiddel dat wordt gebruikt in draaikranslagers en tandwieltoepassingen. Regelmatige smering door meegeleverde smeernippels of vetgaten is vereist voor een goede werking op standaard draaikransen.
3. Bouten
Er wordt altijd voorgesteld om bouten te selecteren met het advies en de hulp van onze technici.
4 . Nauwkeurigheid
De lagerringen van onze stadard zijn doorgaans niet voorzien van kleine toleranties. Sommige toepassingen met draaikrans vereisen een hogere mate van nauwkeurigheid. Neem voor technische ondersteuning en ontwerpondersteuning voor speciale toepassingen contact met ons op.
Parameters van SE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Toepassing
De draaikranslagers kunnen voor een breed scala aan toepassingen worden gebruikt. De inzetgebieden variëren van graafmachines en kranen, dagbouwmijnen en windturbines tot antenne. Andere toepassingsgebieden zijn engineering en het volgsysteem voor zonne-energie.
