Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE17“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 1000~1200/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Modelnummer: | SDE17 | Het houden van Torsie: | 53040 NM |
---|---|---|---|
Het overhellen torsie: | 67000 NM | Outputtorsie: | 9460 NM |
Statische Aslading: | kN 142 | Statische Radicale Lading: | kN 390 |
grondstof: | 50Mn, 42CrMo | Gewicht: | 320 kg |
Verhouding: | 102:1 | Kleur: | Zoals gevraagd |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |

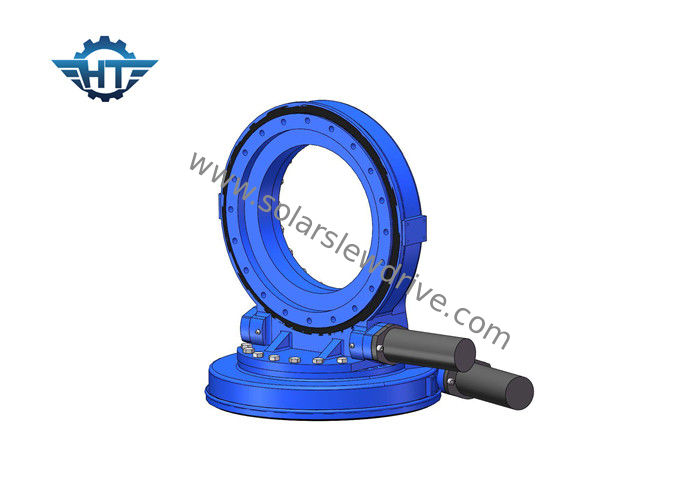

IP66 Wormwiel met dubbele as, hoge preventie, zwenkaandrijving met envelopworm voor zonne-energie
Productomschrijving
De zwenkaandrijving is een versnellingsbak die tegelijkertijd radiale en axiale belastingen veilig kan dragen en een koppel overbrengt voor rotatie met een lage snelheid. De rotatie kan op een enkele as zijn, of op meerdere assen samen. Zwenkaandrijving wordt gemaakt door tandwieloverbrenging, lagers, afdichtingen, behuizing, motor en andere hulpcomponenten en deze in een afgewerkte versnellingsbak te monteren. Onze gesloten zwenkaandrijving van de behuizing bestaat uit de behuizing, het tandwiel, de zandloperworm en andere reserveonderdelen. We kunnen ook een elektromotor of hydraulische motor leveren die overeenkomt met de zwenkaandrijving.
Kenmerken
1. draai met de klok mee en tegen de klok in
2. hoge IP-snelheid van 66 klasse om het water en stof te voorkomen en is zeer geschikt voor buitengebruik
3. drie typen: zwenkaandrijvingen uit de SE-, VE- en SDE-serie, VE-serie worden meestal toegepast in zonnevolgsystemen, parabolisch overlegvermogen, terwijl de SE-serie meestal wordt toegepast in bouwmachines. De SDE-serie zijn zwenkaandrijvingen met dubbele as, ze kunnen het zonnestelsel helpen om de zon op elk moment en bij elke richting te volgen.
Prestaties van de SDE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Toepassing
Zwenkende aandrijvingen worden meestal gevonden in toepassingen zoals: windturbines, zware ladingstransporteurs, zonnetrackers, CSP, CPV, satellietantenne, havenkranen, hydraulische apparatuur, kraanstuurmechanismen, automatiseringssystemen, zware lastmanipulators, gier- en pitch-controletafels .
