Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE14“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 410~510/Piece ~360/ pc |
Verpakking Details: | Triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 500 PCs per Maand |
Model: | 14 duim | Het houden van Torsie: | 54200 NM |
---|---|---|---|
Het overhellen Torsie: | 68000 NM | Outputtorsie: | 6550 NM |
Axiale belasting: | kN 680 | Radicale Lading: | kN 230 |
Certificaat: | ISO9001, CE | Geschilderd: | Beschikbaar |
Garantie: | 5 jaar | Zelf-slot: | Ja |
Hoog licht: | Zwenkende Aandrijvingsversnellingsbak,De wormaandrijving zwenkt aandrijvingsversnellingsbak,De hydraulische Motor zwenkt aandrijvingsversnellingsbak |

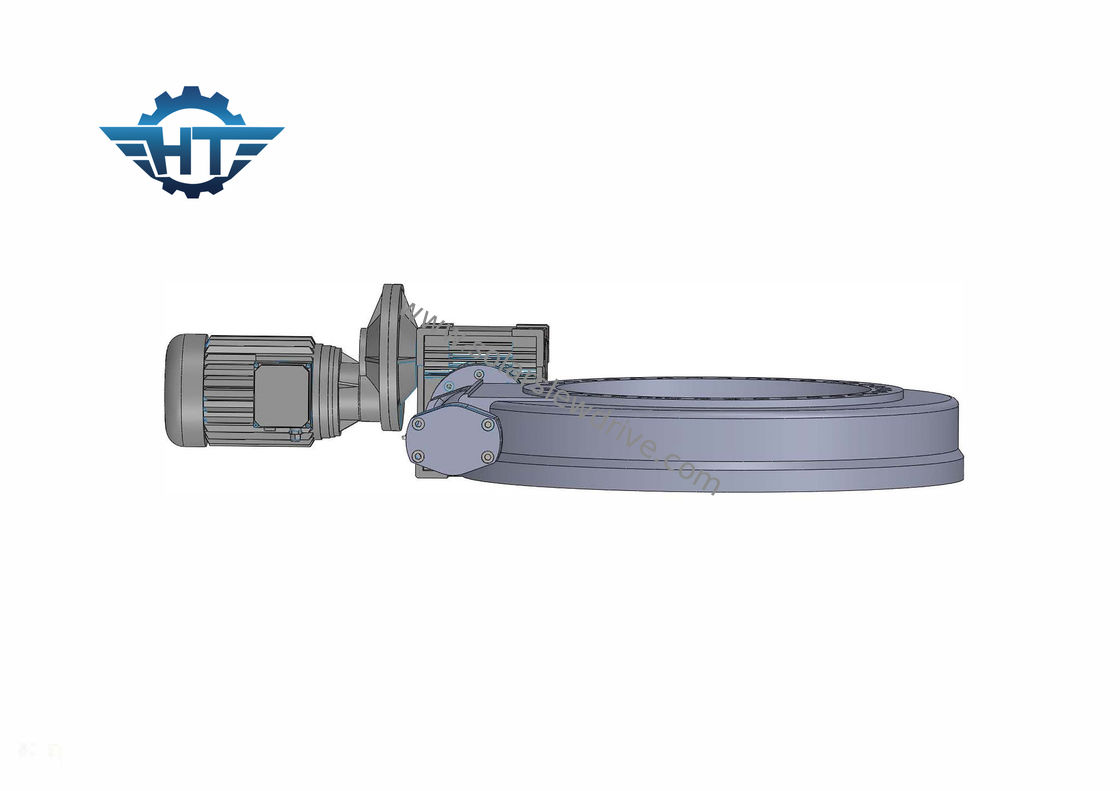

SE14 zwenkende Aandrijvingsversnellingsbak voor Zonnedrijverssysteem, Wormaandrijving met Hydraulische Motor
De Beschrijving van de productcode
M (FE E, SDE, VE, SE, HSE, WIJ, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, HK, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: wijst op de code van de productietekening; MZ: wijst op de code van het nul-ontruiming zwenkende apparaat;
E: het type van middelenomheining; KDE: middelen verticaal en horizontaal type; VE: middelen verticaal type; KE: middelen hoogwaardig waterdicht type;
HKE: middelen onderhoud-vrij hoogwaardig waterdicht type; FE: het type van middelenrem; WIJ: toesteltype van de middelenworm; PE: type van middelen het grote en kleine toestel; als er zijn betekent geen E basistype;
SE: betekent horizontaal (glijdende dragende structuur), SDE: betekent verticaal en horizontaal (glijdende dragende structuur), VE: de middelenverticaal (glijdende dragende structuur), Z voor S betekent nul ontruiming;
3~25: Vertegenwoordigt de specificaties van 3 duim aan 25 duim;
A: Wijst op de code van het conventionele apparaat. Als het apparatenontwerp belangrijke veranderingen heeft, kan de code B, C… worden gebruikt;
61: Vertegenwoordigt de verminderingsverhouding van het zwenkende apparaat (aantal tanden). ;
M: wijst erop dat het zwenkende lager metrische ingepaste gaten goedkeurt; zonder M betekent dat het zwenkende lager duim ingepaste gaten goedkeurt;
Ha: wijst erop dat de zwenkende ring. wordt gedoofd; HC: wijst erop dat de zwenkende ring niet. wordt gedoofd; HD: wijst erop dat de zwenkende ring. wordt gedoofd;
HK: wijst op de QPQ-behandeling van de buitenring van de zwenkende ring. HN: wijst op de nitriding behandeling van de buitenring van de zwenkende ring.;
B: wijst erop dat het eind van de worminput een 6B-lat is (12M wijst erop dat het eind van de worminput een gat Φ12. is; 25M wijzen erop dat het eind van de worminput een gat Φ25 is;
160 betekenen dat een hydraulische motor van 160CC op het eind van de worminput geïnstalleerd is. 24 betekenen dat een 24V motor geïnstalleerd is op het eind van de worminput aanpaste; …);
R: de middelen herstellen installatie.; L: middelen verlaten installatie.;
C: betekent blind GLB; A: betekent de richting van de hydraulische haven van de motorolie naar buiten onder ogen ziet (I: betekent de richting van de hydraulische haven van de motorolie binnenste onder ogen ziet;); E: middelen met een codeur;
2: Vertegenwoordigt dubbel-cilinder zwenkend apparaat;
12: Wijst erop dat de positie van de stop van de staalbal 12 uur bedraagt;
REV.A: Versienummer, die van REV.A, REV.B, REV.C opeenvolgend stijgen….
Nota: 1. Als er andere speciale codes in de toekomst zijn, zullen zij worden toegevoegd;
2. Voor speciale klanten die speciale vereisten nodig hebben, kan het klantenaantal aan het tekeningsaantal volgens de daadwerkelijke situatie worden toegevoegd.
3. Het HSE roterende apparaat moet aan de volgende vereisten voldoen: onderhoud-vrij, plus Klüber, volledig van vet, binnenringsdeklaag, IP66
Prestaties van SE-Reeks
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Eigenschappen
De zwenkende aandrijving wordt ook genoemd zwenkend ringslager. Aangezien de technologie heeft verbeterd, gebruikt meer zwenkende aandrijving de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen. Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid. De zwenkende aandrijving gebruikt standaardwormtechnologie waarin de worm op horizontaal. De snelheidsverhouding van de schacht hangt van het verband tussen het aantal draden op de worm en het aantal tanden in het wormtoestel of toestel af.
Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.
De typische toepassingen van de schommelingsaandrijving omvatten, maar zijn niet beperkt tot: zonnedrijver, windturbine, de lift van mensen, hydraulische machines, telehandler, graafwerktuig, lift, kranen, boormateriaal, militaire uitrusting.
