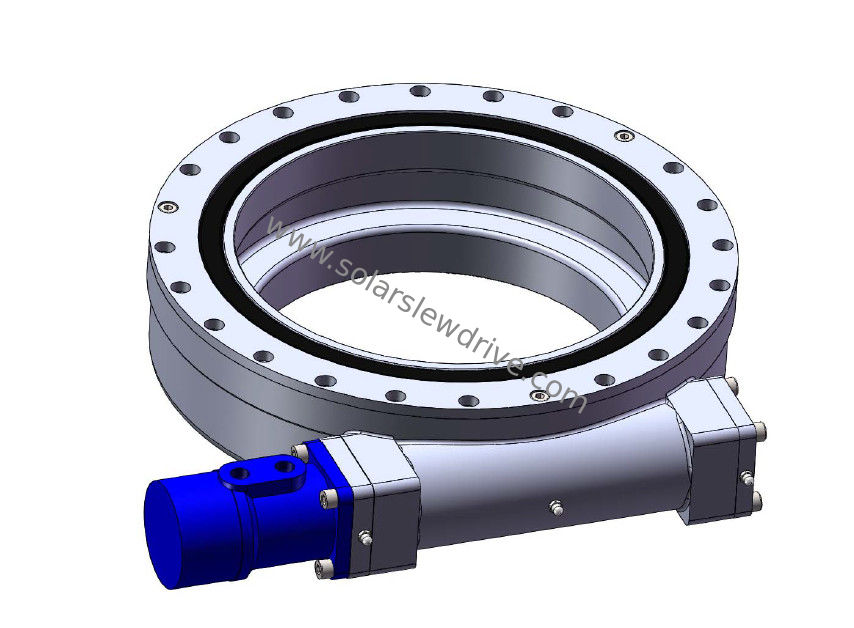

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE14“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Materiaal: | 50Mn, 42CrMo | Model: | SE14“ |
---|---|---|---|
Toestelverhouding: | 85:1 | Nominaal vermogentorsie: | 6550Nm |
Het houden van torsie: | 68000Nm | Het overhellen Torsie: | 54200Nm |
Efficiency: | 40% | Standaardkleur: | RAL 9006 |
Axiale belasting: | kN 680 | Radiale belasting: | kN 230 |
Hoog licht: | de hoge hydraulische lading zwenkt aandrijving,se14 hydraulisch zwenk aandrijving,de hydraulische dubbele as zwenkt aandrijving |
Productomschrijving
Gemotoriseerde hydraulische flatbed toepassing
SPMT is kort voor Gemotoriseerde modulaire vervoerder en is genoemd geworden gemotoriseerde die modulevervoerder, ook als gemotoriseerde hydraulische flatbed wordt bekend. Hoofdzakelijk gebruikt in zwaar, groot, hoog, speciaal structuurvervoer, zijn zijn voordelen hoofdzakelijk flexibele, gemakkelijke lading en het leegmaken, volgens het volume en het gewicht van de drager, reeks parallelle vrije combinatie, het maximumvervoerverslag van meer dan 15.000 ton. SPMT wordt wijd gebruikt op materiaal productie, aardolie, chemische, zeeolie, brugbouw en andere gebieden.
„Dwars-auto“ voor plotseling. Speciale die machines in containerterminals of op een yard worden gebruikt. Het kan voor container horizontale behandeling, evenals als code van de yardyard, en als een verscheidenheid van voertuigen voor vervanging worden gebruikt, is multifunctionele machines. Wanneer horizontaal het vervoeren, is de snelheid over het algemeen 23 km/h; Tot 32 km. Het wordt gekenmerkt door goede mobiliteit en kleine schommelingsstraal van het voertuig; Er zijn enig, dubbel, drie en vier-rij dwars-vervoer met hoopcapaciteit. De illustratie toont aan dat single-layer dwars-vervoervoertuigen hoofdzakelijk voor horizontale behandeling, kunnen geen gestapelde containers zijn, maar kunnen op de chassisauto worden gebruikt worden vervangen of de spoorwegvoertuigen, zijn stabiliteit is beter, kan de snelheid worden verbeterd.
Eigenschappen
1. Tandtype: Spiraalvormige tand
2. Dragende lading: lichte lading
3. Aandrijvingstype: Motoraandrijving
4. Module: 5/3.75
5. Aantal wormschachten: 1
6. Toestelverhouding: 85: 1
7. Efficiency: 40%
8. Zelfsluitende toestellen: JA
9 gewicht: 63 kg
Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
Technische Gegevens
SE Modelperformance parameters | ||||||||||||
Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (N.m) | TiltingTorque (N.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Effeciency | Precisie (graad) | IP | Het werk Temperaturen. (℃) | Zelfsluitend | Gewicht (kg) |
1“ | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 6 |
3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 8 |
5“ | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 12 |
7“ | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 21 |
9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 49 |
12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 61 |
14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 63 |
17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 105 |
21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 149 |
25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 204 |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
