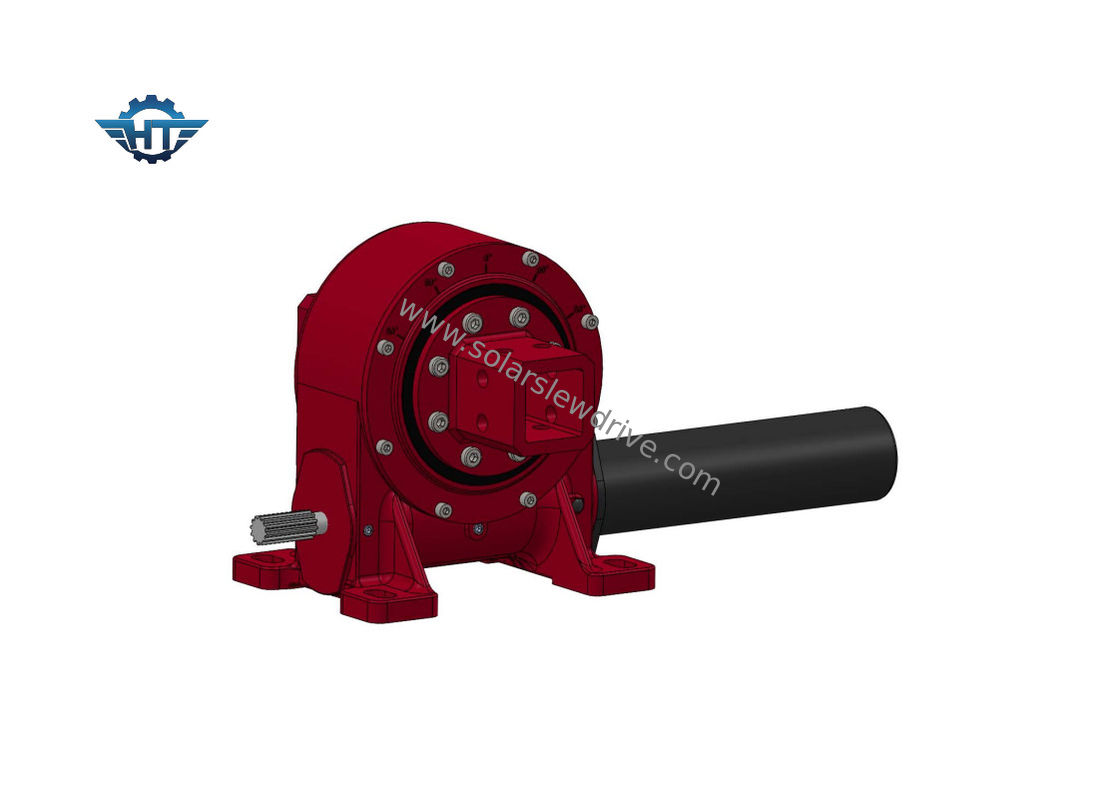

Het dubbele Wikkelende Wormtoestel zwenkt Aandrijving met Aangepaste Motor voor Zonnepaneel Volgend Systeem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Het verticale dubbele wikkelende wormtoestel zwenkt aandrijving met de toepassingen van de planetarische versnellingsbak hoofdzakelijk voor zonnepaneel volgend systeem, vooral in horizontaal enig as zonne volgend systeem. Het wordt ook wijd gebruikt in CSP, zulke ons fresnel, hittetoren, parabolische enz.
Het horizontale dubbele wikkelende wormtoestel zwenkt aandrijving, zoals zijn naam, is horizontaal geïnstalleerd, wordt het hoofdzakelijk toegepast in krukkraan, slewingdeck kraan, het ontwerp van de kraankruk, de aandrijving van de graafwerktuigschommeling. Onze unieke kleine weerslag zwenkende aandrijving kan ook op hoge precisiegebieden zulke worden gebruikt ons antenne, satelliet, zwenkende lijst, schotels ......
Het planetarische de versnellingsbak van de toestelvermindering het werk principe maakt zich want de zonnedrijver een grote radiale lading toe te schrijven aan de evenredige distributie van torsie draagt. Wat meer, onze zwenkende aandrijving is heeft hydraulische motorconfiguraties. Wij hebben al reeks versnellingsbakgrootte zwenken ontmoeten de verschillende vraag van klanten.
Eigenschappen
1. Roteer binnen ±60°, hard einde om systeemveiligheid te verzekeren
2. Sluit een drijfmotor van de linkerzijde, rechterkant of in het midden aan
3. De ontruiming is reeds plaatste door de producent vóór fabriek, zodat geen behoefte om het aan te passen wanneer installatie
4. Het vet was gevuld vóór fabriek, enkel behoeftenieuwe vulling elke 5 jaar
4. Eenvoudige installatie en laag onderhoud
5. Compact ontwerp en ruimtebesparing
6. Het toestel is zelfsluitend, zo geen behoefte van extra rem
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge het overhellen torsie en backholding torsie om veiligheid onder ruw milieu te verbeteren
De verticaal zwenkt de Parameters van Aandrijvingsprestaties
| Model |
Verhouding |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (N.m) |
Het houden van Torsie (N.m) |
Aslading (kN) |
Radiale Lading (kN) |
Efficiency |
Precisie (°) |
Zelfsluitend |
Gewicht (kg) |
| 3“ |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Ja |
12 |
| 5“ |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Ja |
18 |
| 7“ |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Ja |
32 |
| 8“ |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Ja |
28 |
| 9“ |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Ja |
52 |
| 12“ |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Ja |
65 |
| 14“ |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Ja |
88 |
| 17“ |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Ja |
135 |
| 21“ |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Ja |
192 |
| 25“ |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Ja |
251 |
Verpakking
Binnen Verpakking: antiroest plastic film; vacuüm plastic zakken.
Buiten Verpakking: hard karton; houten geval; houten pallet.
Het verschepen Termijn: door uitdrukkelijk; door de lucht; over land; door overzees.
