Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 360/ pc |
Verpakking Details: | triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 500 PCs per maand |
Verhouding: | 61 tot 1 Versnellingsbak | Materiaal: | 50Mn, 42CrMo |
---|---|---|---|
Eigenschap: | Het Mechanisme van het sluitentoestel | Certificaat: | ISO9001, CE |
Bestuurder: | 12/24VDC | Onderhoud: | Om de 5 jaar |
Kleur: | Zoals Gevraagd | Oorsprong: | Changzhou, China |
Hoog licht: | Aandrijving van de het Mechanisme de zwenkende ring van het sluitentoestel,42CrMo zwenkende ringsaandrijving,24VDC elektrisch zwenk aandrijving |

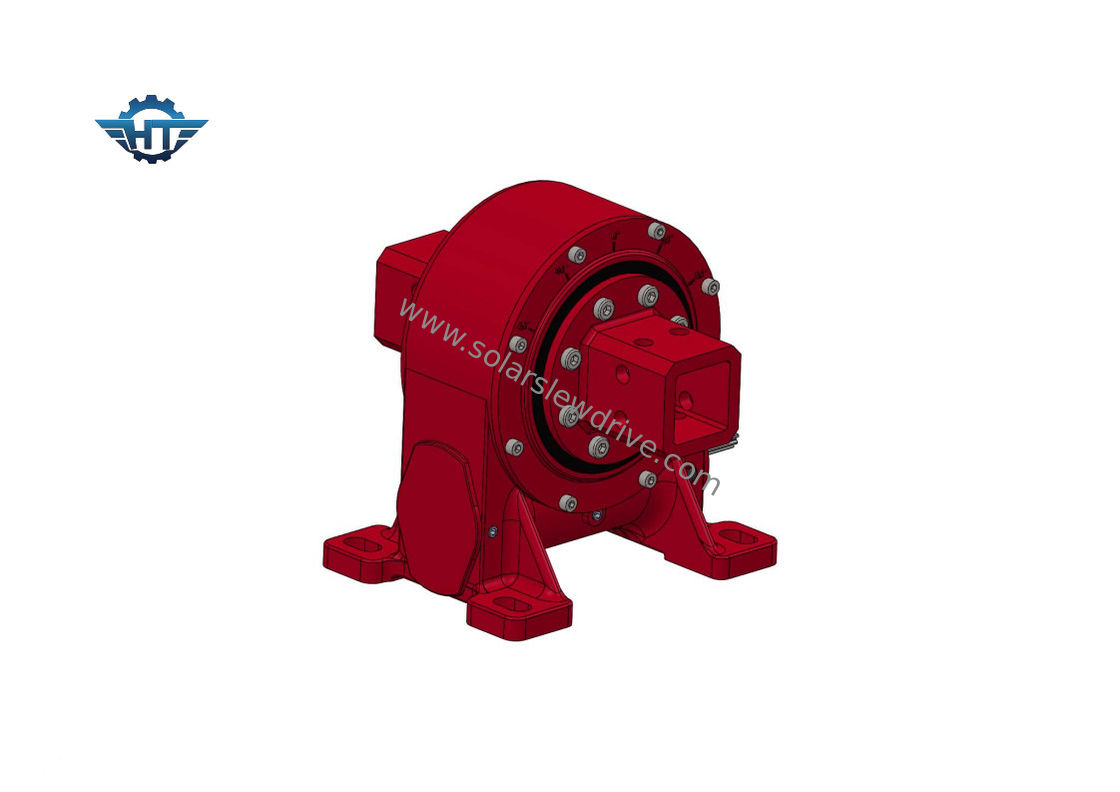

VE9 de compacte Zwenkende Aandrijving van de Wormversnellingsbak voor As Zonnedrijver
De compacte Beschrijving van de Wormversnellingsbak
Betrouwbare levering – de meeste orden verschepen in 15 dagen of minder, voor bezige seizoenen, in 30 dagen
Technische ondersteuning – de ingenieurs staan te helpen gereed
De zwenkende aandrijving van uitstekende kwaliteit aan een eerlijke prijs – wij hebben onze eigen fabriek met producten de kwaliteit van alle belangrijke merken ontmoeten of overschrijden en wij zullen economische die verzendwijzen gebruiken op andere volgorden worden gebaseerd om u binnen begroting te houden
De verrichtingen & de onderhoud-Verrichtingen en het onderhoud zijn gemakkelijk en lager uw prijs
VE9 het Blad van de Reeksengegevens van het wormtoestel
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Installatie
1. Voorbereiding
1.1 controleer zwenken aandrijving voor fysieke schade.
1.2 schone ondersteunende oppervlakten
2. Opzettende Bouten
Als versnellingsbakfabrikant, leveren wij, rechtvaardigen of adviseren niet de het opzetten gebruikte bevestigingsmiddelen. Gelieve te nemen grote zorg in het specificeren van dit punt dat ons product aan van u zal vastmaken.
De voorgeschreven grootte, het aantal en de kwaliteitsrangen zullen worden gebruikt.
De greepverhouding (greeplengte aan diameter van bout) zal, van minimum≥1.5 worden waargenomen aan maximum≤2.
De bouten met een volledig ingepaste schacht zouden niet toelaatbaar moeten zijn.
Zwenk aandrijvingsfunctie, levensduur, en de duurzaamheid van de boutverbinding wordt beïnvloed in het geval van gebrek aan conformiteit.
Torques de gebruiks vlakke wasmachines van aangewezen grootte en sterktekeus van het aanhalen zodat de toelaatbare druk tussen twee raakvlakken niet wordt overschreden.
Het opzetten de bouten zijn in normale die gevallen voldoende door correcte voor te laden worden beveiligd.
Bericht: Gebruik van niet toelaatbare splitringen, gespleten wasmachines, enz.
Het aanhalen de Torsie en aanvankelijk laadt voor het opzetten van bouten voor.
Het aanhalen Torsie |
Opzettende Boutafmeting |
|||||
Klasse |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Klasse 8,8 | 10.2 N.M | 24.7 N.M | 49 N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
Klasse 10,9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
Klasse 12,9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
