Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Type: | Zwenkende Aandrijving | Plaats van oorsprong: | Changzhou, China (Vasteland) |
---|---|---|---|
Motor: | Brushless gelijkstroom-Motor | Eigenschap: | Totaal Ingesloten |
Materiaal: | 42CrMo of 50Mn | Garantie: | 5~10 Jaar |
Grootte: | 3 duim aan 25 duim | Toepassing: | Zonnemachtssysteem |
Hoog licht: | VE9 compact zwenk aandrijvingsversnellingsbak,24V het reductiemiddel zwenkt aandrijvingsversnellingsbak,de zonne-energie zwenkt aandrijvingsversnellingsbak |

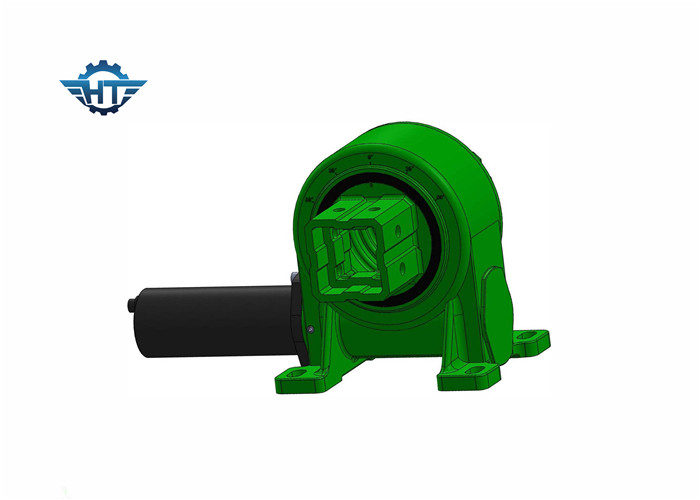

VE9 de compacte Zwenkende Aandrijving van de Wormversnellingsbak met 24V-Versnellingsbakreductiemiddel voor Zonne-energie
Het Toestel van de zandloperworm zwenkt Aandrijvingsbeschrijving
Zwenk aandrijving wordt ontworpen om radiale of asladingen te behandelen gebruikend hoge rotatietorsie. Het materiaal voor mijnbouw, bouw, metaalbewerking, PV zonne-energie, concentreerde Zonnemacht en andere toepassingen die onverminderde die sterkte vereisen met de onberispelijke zwenkende technologie van het precisiegebruik voor veiligheid en nauwkeurigheid wordt gecombineerd.
De enige die as zwenkt aandrijving in vlak enig as volgend systeem wordt gebruikt, dat de steun een noord-zuid regeling, oost-west volgend systeem is. Volgens het astronomische die algoritme, zwenk aandrijving door motor wordt gedreven zal dragen hoge torsie om het gehele systeem te drijven, zodat het systeem het azimut van de zon kan volgen, zo ver mogelijk om de zon op de oppervlakte van de photovoltaic modulestraling te verbeteren, en zo de machtsgeneratie te verhogen.
Dit is het hele jaar door hoofdzakelijk gebaseerd op het ontwerpprincipe van het volgende systeem, wegens het effect van de omwenteling van de aarde, voor een vaste plaats op de Aarde, de zoncyclus, zijn verlichtingshoek ook constant verandert. Het zonne volgende systeem is geïnstalleerd om zonnepanelen tot spoor te houden de zon en de hoeveelheid zonnediestraling te verhogen door photovoltaic series wordt ontvangen, daardoor verbeterend de algemene capaciteit zonne photovoltaic systemen van de machtsgeneratie.
VE de Wormversnellingsbak zwenkt Aandrijvings Technische Gegevens
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Motorgegevens
Nominale spanning V/DC: 24vdc
Zonder commissie snelheid t/min: 1200±10%
Zonder commissie huidige A: <0>
Geschatte Torsie N.M: 0,12
Snelheid t/min: 800±10%
Lading huidige A: <1A
Geschatte macht W: <10W
Toesteluitvoerparameter:
Snelheidsverhouding: 399:1
Nominaal vermogentorsie N.M: 32
Outputsnelheid t/min: 2±0.5
Zaaloutput: 2
Zaaltype: 40F/39
Voltage van de zaalinput V: 5~24
De draad bepaalt:
1. Dik Rood: Motor +
2. Dik Zwart: Motor -
3. Geelgroen: GND
4. Dunne Geel: zaal B
5. Dun Rood: zaal +24V
6. Dunne Zwarte: zaal GND
7. Dunne Groen: zaal A
Afmetingen
