VE7 wikkelend Wormtoestel zwenk Aandrijvingsversnellingsbak voor Horizontale Enige As

Name: VE7 wikkelend Wormtoestel zwenk Aandrijvingsversnellingsbak voor Horizontale Enige As
Brand: HangTuo
SKU: VE7“
Price: 280 USD
Availability: InStock
Rating: 4.9 (153 reviews)

Productdetails:

Plaats van herkomst:	China
Merknaam:	HangTuo
Certificering:	CE, ISO9001
Modelnummer:	VE7“

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk
Prijs:	USD 280~504 / pc
Verpakking Details:	TRIPLEXdoos
Levertijd:	15~45 dagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	2000 PCs per maand

Contact

Gedetailleerde productomschrijving

Het Materiaal van het wormtoestel:	50Mn, 42CrMo	Model:	VE7
Toestelverhouding:	57:1	Nominaal vermogentorsie:	7320 NM
Het houden van Torsie:	kNm 40	Het overhellen Torsie:	8000 NM
Efficiency:	40%	Standaardkleur:	RAL 9006
Hoog licht:	Horizontaal zwenk Aandrijvingsversnellingsbak , VE7 zwenk Aandrijvingsversnellingsbak , De enige aandrijving van de As zwenkende ring

VE7 wikkelend Wormtoestel zwenk Aandrijving voor Horizontaal Enig As Zonne Volgend Systeem

VE7 zwenk de Beschrijving van de Aandrijvingsversnellingsbak

Kwam de zwenkende aandrijving van Hangtuo met goed het wikkelen worm en toestel voor, die met multitandcontact inschakelen dat de zwenkende aandrijving met hoge backholding torsie maakt om de veiligheid van het zonne het volgen systeem te verbeteren. Het is zelfsluitend en kan ±60° roteren, (hard einde ±65° binnen). Als meer groter gamma vereiste, kan het worden aangepast.

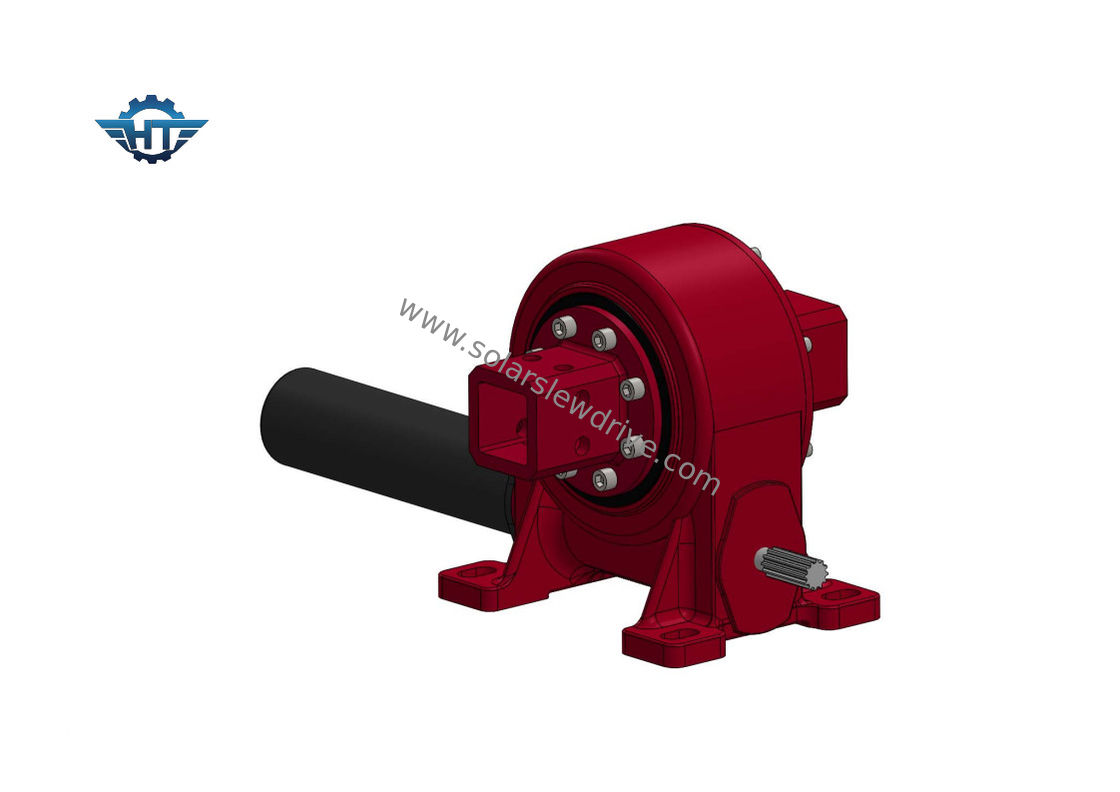

VE7 wikkelend Wormtoestel zwenk Aandrijvingsversnellingsbak voor Horizontale Enige As 0

Technische Gegevens van VE Reeks Zwenkende Aandrijving

Model	Verhouding	Nominaal vermogentorsie (N.m)	Het overhellen Torsie (N.m)	Het houden van Torsie (N.m)	Aslading (kN)	Radiale Lading (kN)	Efficiency	Precisie (°)	Zelfsluitend	Gewicht (kg)
3“	31:1	600	1500	1800	22	15	40%	≤0.1	Ja	12
5“	37:1	800	5000	9200	16	27	40%	≤0.1	Ja	18
7“	57:1	1750	7000	13200	34	58	40%	≤0.1	Ja	32
8“	51:1	2250	11200	20400	50	80	40%	≤0.1	Ja	28
9“	61:1	2250	16000	30800	60	130	40%	≤0.1	Ja	52
12“	78:1	4300	25000	40560	77	190	40%	≤0.1	Ja	65
14“	85:1	5600	48000	44200	110	230	40%	≤0.1	Ja	88
17“	102:1	6750	67000	53040	142	390	40%	≤0.1	Ja	135
21“	125:1	16000	89000	65000	337	640	40%	≤0.1	Ja	192
25“	150:1	21450	112000	89000	476	950	40%	≤0.1	Ja	251

De aangepaste Diensten

1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.

Verklarende woordenlijst van Zeer belangrijke Paramaters

Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.

Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen

Aslading: De lading parallel met de as van het zwenkende dragen

Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.

Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
