Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE9“ |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 248~380/ pc |
| Verpakking Details: | Kast van triplex |
| Levertijd: | 15~45 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stuks per maand |
| Zelfslot: | - Ja, dat klopt. | Kleur: | RAL 6001 |
|---|---|---|---|
| Geluidsniveau: | ≤ 65 dB | Werktemperatuur: | -20℃~+80℃ |
| Productnaam: | Zonne-tracker slew drive | Beschermingsniveau: | IP66 |
| Nominale spanning: | 24V | Versnelling: | 0~1 t/min |
| Hoog licht: | 24v zonne-tracker slew drive,Zelfvergrendeling zonne-tracker slew drive,Slew-aandrijving op zonne-energie |
||

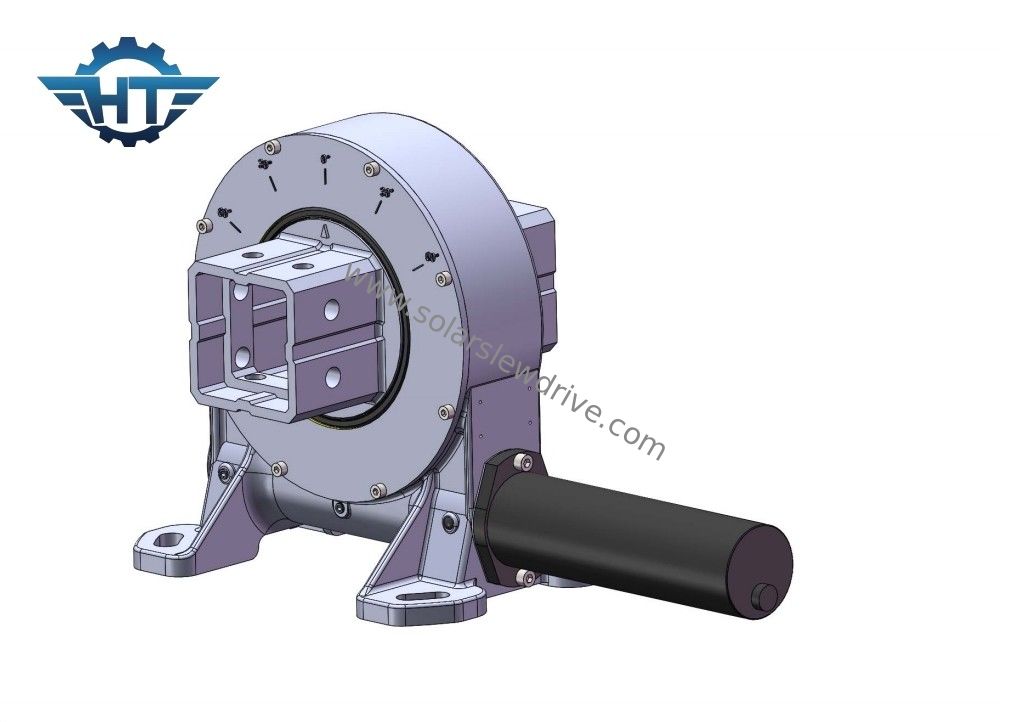

Eenassige slewdrive met elektromotor PV zonne-opsporingssysteem
Eenassige slewdrive Beschrijving
De belangrijkste onderdelen van een slewdrive zijn de buitenste behuizing en het versnellingssignaal en de aandrijvingsmotor.en is verbonden met de lading of het deel dat moet worden gedraaidDe motor drijft de worm en de tandwiel, die op zijn beurt de hele montage draait.
Slew-aandrijvingen zijn ontworpen om precieze bewegingscontrole en een hoog koppel te bieden met behoud van compacte afmetingen.Om dit te bereiken worden vaak wormversnellingen of andere soorten versnellingssystemen gebruikt.De versnellingsverhouding van een slew drive bepaalt de snelheid en het koppel van de rotatie.de rotatiesnelheid en de positiegenauigheid kunnen worden aangepast aan specifieke eisen.
Prestaties van de VE-serie draaibanden
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Precisie ((°) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Toepassingen
Slewing-aandrijving wordt meestal toegepast in windturbines, zware vrachtvervoerders, zonne-trackers, havenkraan, hydraulische apparatuur, stuurmechanismen voor kranen, automatiseringssystemen,met een vermogen van niet meer dan 50 WDe veelzijdigheid, robuustheid en het vermogen om zware lasten te verwerken maken slewing drives geschikt voor een breed scala van toepassingen.en betrouwbaarheid, waardoor ze een integraal onderdeel zijn in veel industrieën die afhankelijk zijn van gecontroleerde rotatie of draaibeweging.
