Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE7“ |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 100~380/ pc |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 15 tot 45 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stuks per maand |
| Toepassing: | PV-zonnepanelen | Installatieplaats: | Open veld |
|---|---|---|---|
| Klasse van de coating: | C5 | Stroom: | 7.5A |
| Spanning: | 24V/48V/110V/220V/380V | Toesteltype: | Doppel omhulsel |
| Type van tand: | Spiraalvormige tand | Pakket: | laaghoutkoffer |
| Hoog licht: | Ve7 zonne-aandrijving,2 portret zonne-aandrijving,Zonne-tracker slew drive worm gear |
||

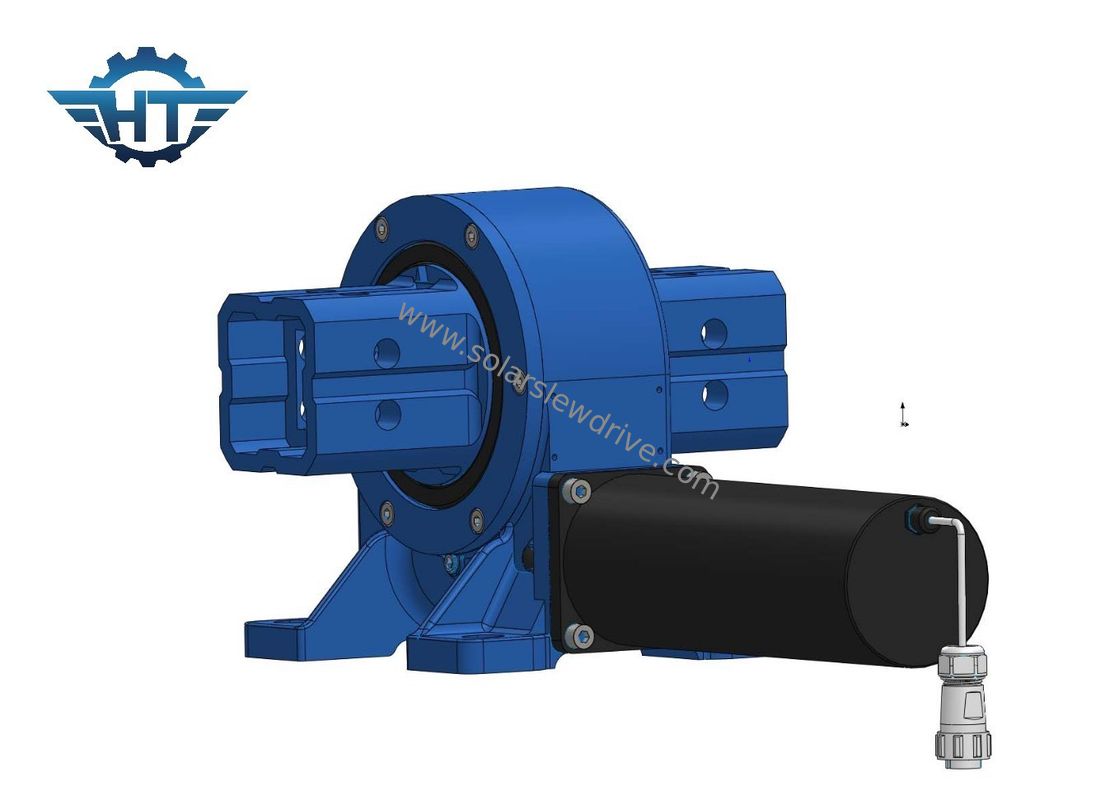

VE7 Solar Slew Drive Met Voor 2 Portret PV Solar Panel Tracking System
Solar Slew DriveBeschrijving
Een wormversnellingsmotor is een soort versnellingsbak die een wormversnellingsmechanisme bevat om een gecontroleerde rotatiebeweging te vergemakkelijken.Deze aandrijvingen worden veel gebruikt in verschillende toepassingen die precisie en gecontroleerde rotatie vereisen, vooral in situaties waarin zware ladingen soepel en efficiënt moeten worden gedraaid.
Technische gegevens van de VE-serie draaibanden
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Slewing Drive kenmerken
Mechanisme voor wormversnelling:
De kern van een wormversnellingsdrijving is het mechanisme van de wormversnelling, dat bestaat uit een gegraven schroef (worm) die zich aansluit bij een tandwiel (versnelling).
Deze configuratie zorgt voor hoge versnellingsverlagingsverhoudingen, waardoor een precieze en langzame rotatie mogelijk is.
Compact ontwerp:
Slewing-aandrijvingen zijn compact en zelfstandig ontworpen, waardoor ze geschikt zijn voor toepassingen met beperkte ruimte.
Hoog koppel:
Wormversnellingsconfiguraties bieden inherent een hoog koppel, waardoor draaiende aandrijvingen geschikt zijn voor toepassingen die een aanzienlijke rotatie kracht vereisen.
Verwerkingsmiddelen voor de aandrijving van wormversnellingen
Zonne-opsporingssystemen:
Worm gear draaiende aandrijvingen worden vaak gebruikt in zonne-tracking systemen om de beweging van de zon te volgen, waardoor de efficiëntie van zonnepanelen wordt geoptimaliseerd.
Regeling van de windturbine-pitch en de buiging:
In windenergie-toepassingen worden draaiende aandrijvingen gebruikt om de toonhoogte en de bewegingen van de windturbinebladen te regelen, waardoor optimale windopvang wordt gewaarborgd.
Constructie- en materiaalbehandelingsapparatuur:
Slewing-aandrijvingen worden toegepast in kranen, graafmachines en andere bouwmachines en zorgen voor een gecontroleerde rotatie voor het tillen en plaatsen van zware ladingen.
