Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE9 |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 280~504 / pc |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 15 tot 45 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stuks per maand |
| Model: | 9 duim | Motortype: | planetary brushed dc motor |
|---|---|---|---|
| Nominaal uitgangsmoment: | 600NM | Beschrijving: | Eenassige slew aandrijving |
| Precieze: | ≤ 0,15° | Structuur: | Worm en uitrusting |
| Stroomvoorziening: | 24VDC | Standaardkleur: | zoals gevraagd |
| Hoog licht: | versnellingsbak met slew drive VE9,Planetary Motor slew aandrijving versnellingsbak,versnellingsbak VE9 |
||

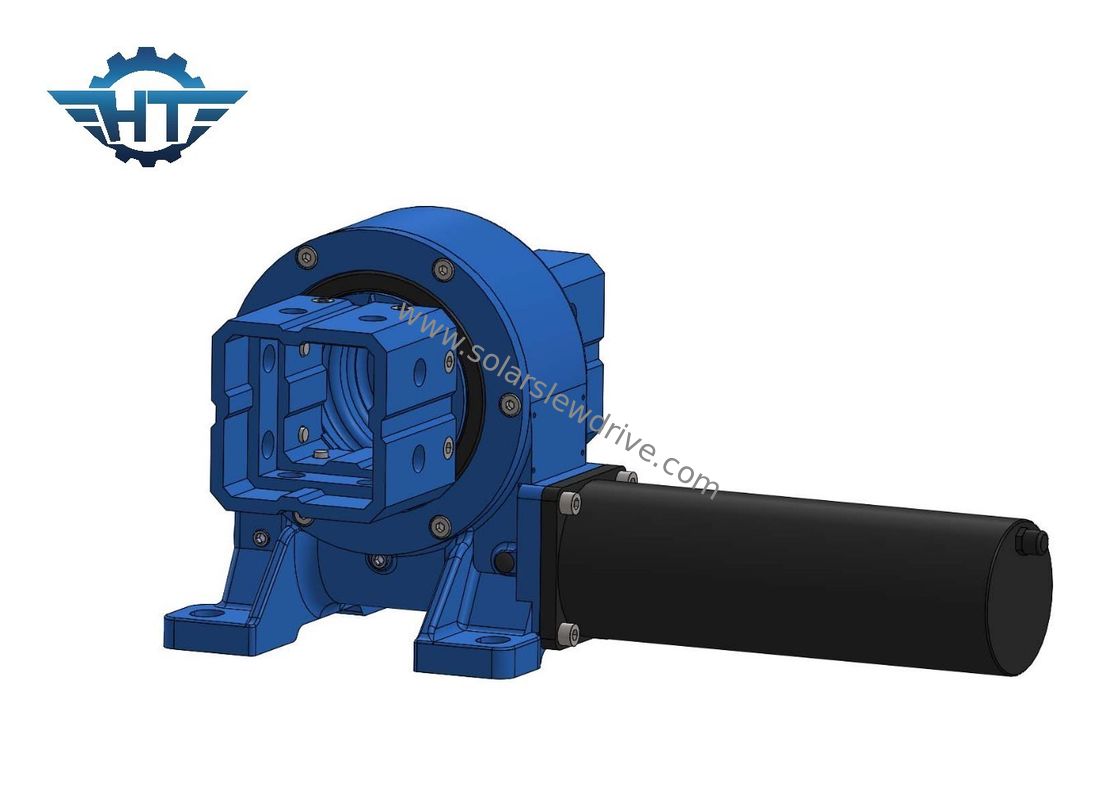

VE9 Slew Drive-versnellingsbak voor schuin of gekanteld horizontaal enkelastig zonne-opsporingssysteem
VE9 Slew Drive versnellingsbakBeschrijving
Hangtuo's geavanceerde worm gear slewing drive oplossing voor zonne-tracking, gekenmerkt door zijn compacte ontwerp, hoge draagkracht en precieze bewegingscontrole mogelijkheden,een efficiënte en nauwkeurige aanpassing van zonnepanelen om maximaal zonlicht voor energieopwekking op te vangen.
De volgende tabel toont de technische parameters van de VE9-schuif aandrijving
| Model: | VE9 | Plaats van oorsprong | Changzhou, China |
| Merken | HANGTUO | Type | Gehecht |
| Materiaal | 42CrMo,50Mn | Uitgangsmoment | 4300 N.m |
| Tekenmoment | 16 K N.m. | Houdend koppel | 27 K N.m. |
| Statische aswaarde | 60 KN | Static Radial Rating | 130 KN |
| Dynamische axiale rating | 30 KN | Dynamische radiële rating | 65 KN |
| Versnellingsverhouding | 37:1 | Efficiëntie | 40% |
Technische tabel van VE-model schuif aandrijving
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Verpakking en verzending
Elke versnellingsbak met draaibare aandrijving is veilig ingepakt en gedempt met schuimvulling of bubbelwrap om schade door botsingen, trillingen of ruwe behandeling tijdens het vervoer te voorkomen.We zullen de nodige documentatie klaarmaken, inclusief facturen, paklijsten enzovoort om de douaneverklaring en het volgen te vergemakkelijken.
Afhankelijk van de bestemming en de urgentie kan de scheepvaart via verschillende methoden worden geregeld, zoals grondvracht, luchtvracht of zeevracht.Bij de keuze van de verzendmethode wordt ook rekening gehouden met factoren zoals de kosten, de doorvoertijd en de gevoeligheid van de lading.
